Riscaldamento a pavimento elettrico 120308

commercialeper solaio in calcestruzzoda esterno

Panoramica
Soluzione di riscaldamento per ampie superfici esterne (rampe di carico, corsie di parcheggio) dove è necessario prevenire neve/ghiaccio e garantire sicurezza. Il cavo MAGNUM Outdoor può essere fissato all'armatura prima del getto di letto di sabbia, calcestruzzo o asfalto.

Composizione del sistema
Sistema completo che comprende il cavo riscaldante MAGNUM, due sensori di umidità in combinazione con la misura della temperatura esterna e un quadro di comando realizzato su misura secondo i requisiti di potenza del progetto.

Costruzione e protezione del cavo
Il conduttore di alimentazione è collegato integralmente al nucleo resistivo. Un rivestimento di rinforzo in alluminio protegge gli elementi resistivi dai danni meccanici e fornisce schermatura contro le interferenze EMC per evitare disturbi a telefoni cellulari, porte/varchi elettrici e impianti di sicurezza.
Il cavo presenta isolamento interno in XLPE e una guaina esterna in PVC resistente ai prodotti chimici.

Sistemi completi
Quadri di comando stagni (IP-65) prodotti e dimensionati in funzione del numero di cavi/tappeti e della potenza installata. Per installazioni di maggiori dimensioni, i quadri possono includere regolatori di potenza modulanti fino a 50 kW per limitare i picchi e ridurre i consumi energetici. Sistemi disponibili per 230 V e 400 V.

Installazione

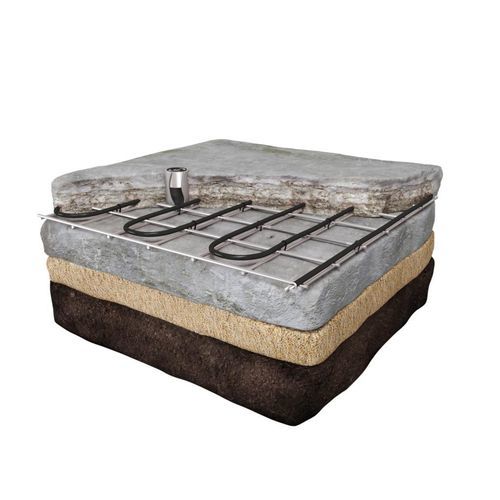

I sistemi MAGNUM Outdoor sono progettati e calcolati su ordinazione. I cavi si fissano direttamente all'armatura prima del getto del letto di sabbia, calcestruzzo o asfalto.

Varianti di prodotto (tabella)
Art.nr. | Description | Length | Length connecting wire | Power | Volt | Amps | Ohm
120308 | MAGNUM Outdoor Cable Concrete 30W/m | 10 m | 4 m | 300 Watt | 230V | 1.3 | 176
120458 | MAGNUM Outdoor Cable Concrete 30W/m | 15 m | 4 m | 450 Watt | 230V | 2.0 | 118
120608 | MAGNUM Outdoor Cable Concrete 30W/m | 20 m | 4 m | 600 Watt | 230V | 2.6 | 88
120758 | MAGNUM Outdoor Cable Concrete 30W/m | 25 m | 4 m | 750 Watt | 230V | 3.3 | 71
120908 | MAGNUM Outdoor Cable Concrete 30W/m | 30 m | 4 m | 900 Watt | 230V | 3.9 | 59
121208 | MAGNUM Outdoor Cable Concrete 30W/m | 40 m | 4 m | 1200 Watt | 230V | 5.2 | 44
121508 | MAGNUM Outdoor Cable Concrete 30W/m | 50 m | 4 m | 1500 Watt | 230V | 6.5 | 35
121808 | MAGNUM Outdoor Cable Concrete 30W/m | 60 m | 4 m | 1800 Watt | 230V | 7.8 | 29
122108 | MAGNUM Outdoor Cable Concrete 30W/m | 70 m | 4 m | 2100 Watt | 230V | 9.1 | 25
122408 | MAGNUM Outdoor Cable Concrete 30W/m | 80 m | 4 m | 2400 Watt | 230V | 10.4 | 22
123008 | MAGNUM Outdoor Cable Concrete 30W/m | 100 m | 4 m | 3000 Watt | 230V | 13.0 | 18
123408 | MAGNUM Outdoor Cable Concrete 30W/m | 113 m | 4 m | 3400 Watt | 230V | 14.8 | 16
123608 | MAGNUM Outdoor Cable Concrete 30W/m | 120 m | 4 m | 3600 Watt | 230V | 15.7 | 15
124208 | MAGNUM Outdoor Cable Concrete 30W/m | 140 m | 4 m | 4200 Watt | 230V | 18.3 | 13

Specifiche (tabella)
Letto di sabbia + mattonelle - V
Calcestruzzo - V
Asfalto freddo - X
Asfalto < 240°C - X
Guaina interna - XLPE
Guaina esterna - PVC
Lunghezza del cavo di collegamento - 4 m
Potenza - 30 Watt/m
Tensione di collegamento - 230 V/50Hz
Certificazioni - IEC 800, CE, VDE, IPX7
Garanzia - 10 anni

Dettagli tecnici

• Potenza 30 Watt/m
• Cavi disponibili da 300 a 4200 Watt
• Tensione di collegamento 230 V/50Hz
• Norme IEC 800 e CE
• Certificazione VDE
• Classe IPX7
• Isolamento del nucleo XLPE
