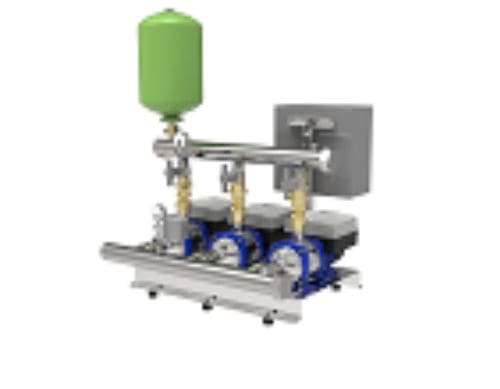

Pompa ad acqua SMB series

elettricain metallo

Panoramica:

I modelli CAD elencati appartengono alla serie SMB (Central‑North Europe) e coprono più configurazioni SMB10 e SMB15. I file sono forniti per la progettazione e l'integrazione e rappresentano varianti con diverse idrauliche delle pompe di servizio, alimentazioni dei quadri e materiali di costruzione.

Configurazioni disponibili:

• SMB10/10HME02S11/2/CB/PMA e SMB10/10HME02S11/4/CB/PMA — idraulica e‑HME, costruzione CB, monofase (/2) o trifase (/4)
• SMB10/10HME02S11/2/CX/PMA e SMB10/10HME02S11/4/CX/PMA — idraulica e‑HME, costruzione CX, monofase o trifase
• SMB10/10HME01S07/... e SMB10/10HME03S15/... e SMB10/10HME04S22/... — ulteriori opzioni idrauliche e‑HME in versione CB o CX
• SMB10/10SVE01F005, SMB10/10SVE02F007, SMB10/10SVE02F011, SMB10/10SVE03F015, SMB10/10SVE04F022 — serie e‑SVE, disponibili in /2 e /4, CB e CX
• SMB10/15HME01S11, SMB10/15HME02S15, SMB10/15HME03S22 e varianti SMB10/15SVE — varianti SMB15 con idraulica e‑HME o e‑SVE

Specifiche tecniche:

• Nome della serie: SMB (Central‑North Europe)
• Indicatore del numero di pompe di servizio nei codici: es. "10" indica tipicamente una configurazione con 1 pompa di servizio
• Serie pompe: e‑HME ed e‑SVE (varia in base al modello)
• Codici idraulici: 10HME, 10SVE, 15HME, 15SVE, 1HME, 1SVE, 22SVE, 3HME, 3SVE, 5HME, 5SVE (variano per variante)
• Alimentazione quadro di comando: /2 = Monofase, 1 x 230 V; /4 = Trifase, 3 x 400 V
• Opzioni materiale di costruzione: versione CB o versione CX

Risorse CAD e documentazione:

I tipi di documento disponibili per ogni variante includono tipicamente 2D (.dxf), 3D (.stp) e anteprime (anteprima 2D, anteprima 3D). Queste risorse supportano l'integrazione progettuale e la preparazione della distinta base.

Note:

I codici modello codificano la serie pompa, l'idraulica, l'alimentazione e il materiale: verificare la variante esatta prima di scaricare i file CAD. Nel contenuto fornito non sono visualizzate schede tecniche in PDF.
