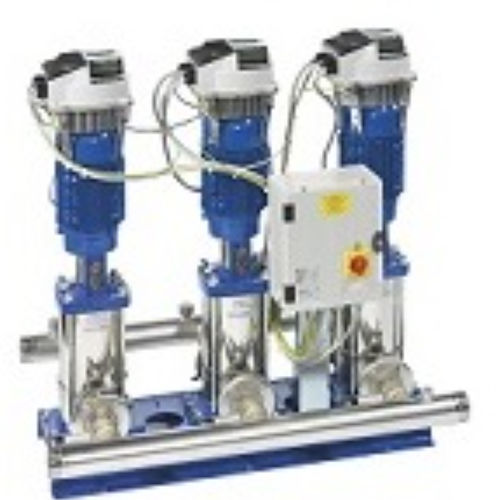

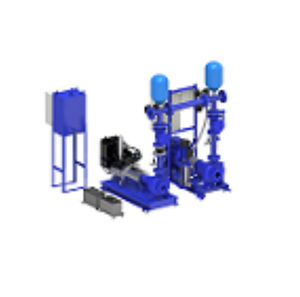

Pompa ad acqua GHV

con motore elettricoin metallo

Panoramica
Questa pagina del centro CAD elenca i gruppi di pressurizzazione della serie GHV e fornisce voci di modello con dettagli di configurazione e file CAD scaricabili (2D/3D). Ogni modello include tipicamente il numero di pompe di servizio, la serie pompa, la variante idraulica, la posizione della valvola di non ritorno e l'alimentazione del quadro di controllo. Molti modelli offrono anteprime 2D e 3D.

Codici modello e informazioni principali
I codici modello GHV incorporano dati di configurazione: gruppo / idraulica della pompa di servizio / codice quadro. Esempi rappresentativi:

• GHV10/5SV11F015T/2/PMA — Numero pompe di servizio: 10 (= 1 pompa di servizio); Serie pompe: e-SV; Idraulica: 5SV; Valvola di non ritorno: lato mandata; Quadro: /2 = Monofase 1 x 230 V
• GHV10/10SV04F015T/4/PMA — Numero pompe di servizio: 10 (= 1 pompa di servizio); Serie pompe: e-SV; Idraulica: 10SV; Valvola di non ritorno: lato mandata; Quadro: /4 = Trifase 3 x 400 V
• GHV20/10SV02F007T/2 — Numero pompe di servizio: 20 (= 2 pompe di servizio); Serie pompe: e-SV; Idraulica: 10SV; Valvola di non ritorno: lato mandata; Quadro: /2 = Monofase 1 x 230 V

Tipi di documenti disponibili (per modello)

• 2D (.dxf) — pacchetti ZIP scaricabili referenziati per modello
• 3D (.stp) — pacchetti ZIP scaricabili referenziati per modello
• Anteprima 2D in PNG
• Anteprima 3D (visualizzatori web/3D)

Note
Tutti i download CAD sono forniti come archivi ZIP contenenti i dati CAD; molti modelli includono anteprime PNG e visualizzazioni 3D. La pagina non mostra prezzi né codici EAN.

Caratteristiche tecniche

• Serie: GHV
• Tipo di prodotto: gruppi di pressurizzazione / unità pompa (serie GHV)
• Numero di pompe di servizio: opzioni mostrate: 10 (1 pompa), 20 (2), 30 (3), 40 (4)
• Serie pompe di servizio: e-SV
• Opzioni idrauliche: 3SV, 5SV, 10SV, 15SV, 22SV, ecc.
• Posizione della valvola di non ritorno: lato mandata (standard)
• Alimentazione quadro: /2 = Monofase 1 x 230 V; /4 = Trifase 3 x 400 V
• Formati CAD disponibili per modello: 2D (.dxf in ZIP), 3D (.stp in ZIP), anteprime PNG, visualizzatori 3D
