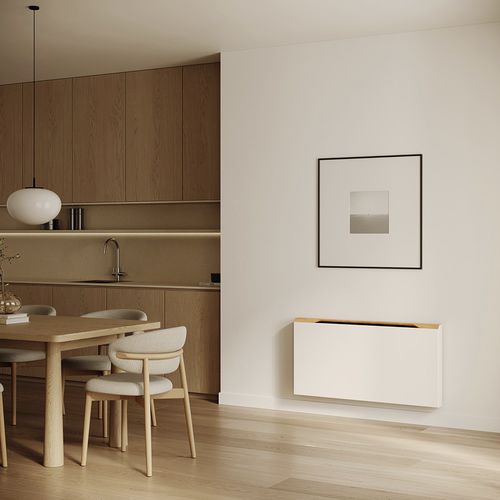

Termoconvettore ad acqua calda WOODLINE

modernoin ramein alluminio

Panoramica

• Riscaldamento e raffrescamento efficienti in un unico sistema
  Briza garantisce un riscaldamento rapido in inverno, anche a basse temperature dell'acqua, e fornisce un raffrescamento potente e confortevole in estate.
• Partner ideale per i sistemi energetici moderni
  Molto efficiente se abbinato a pompe di calore e sistemi a bassa temperatura.
• Gamma ampia per differenti esigenze di progetto
  Briza 10, 12, 22 e 26 disponibili nelle versioni a parete, a soffitto, da incasso o freestanding.
• Quattro linee di design per maggiore libertà
  Coreline, Baseline, Woodline e Waveline – offrono diverse tattilità dei materiali ed espressioni formali, dal sobrio al naturale e marcato.
• Ristrutturazione intelligente e a prova di futuro
  Consente rinnovamenti graduali e una transizione successiva a pompa di calore.

Linee di prodotto e tipi

• Coreline – Tipo 12, Tipo 22 (a parete)
• Baseline – Tipo 10, Tipo 12, Tipo 22 (a parete)
• Woodline – Tipo 10, Tipo 12 (a parete)
• Waveline – Tipo 10 (a parete)

Caratteristiche e punti chiave

• Disponibile come unità da parete, a soffitto, da incasso o freestanding.
• Scambiatore di calore alluminio-rame con rivestimento idrofilo (standard).
• Vaschetta raccogli condensa con scarico (standard per le configurazioni di raffreddamento).
• Immagini Coreline e foto d'interni mostrano finiture e installazioni tipiche.
• Made in Belgium; compatibile con riscaldamento ibrido; progettato per l'abbinamento a pompe di calore e sistemi a bassa temperatura.

Prestazioni (tabella di selezione)
Intestazione: Line | Type | System | Airflow | Height (H) [cm] | Length (H) [cm] | Control voltage [2-10V] | Cooling total (7/12/27) [Watts] | Cooling feeling (7/12/27) [Watts] | Non-condensing cooling (16/18/27) [Watts] | Heating (35/30/20) [Watts] | Heating (45/40/20) [Watts] | Heating (50/45/20) [Watts] | Heating (55/45/20) [Watts] | Heating (75/65/20) [Watts] | Sound Pressure Level [dB(A)] | Air flow [m3/u] | Power Consumption [Watts] | Ordercode
81 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 2 | 284 | 201 | 115 | 223 | 406 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
83 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 4 | 328 | 235 | 135 | 256 | 465 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
85 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 6 | 382 | 276 | 159 | 296 | 537 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
87 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 8 | 441 | 323 | 185 | 346 | 629 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
89 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 75 | 10 | 503 | 373 | 214 | 413 | 751 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
91 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 2 | 472 | 334 | 191 | 382 | 695 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
93 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 4 | 529 | 379 | 217 | 421 | 764 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
95 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 6 | 607 | 440 | 252 | 445 | 808 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
97 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 8 | 707 | 518 | 297 | 555 | 1009 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
99 | Briza | Wand | Coreline | 12 | 2 | BZMW | 41 | 95 | 10 | 828 | 614 | 352 | 680 | 1236 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD


Consegna standard

• Scocca verniciata in lamiera zincata Sendzimir con griglia superiore in alluminio.
• Vaschetta di condensazione con scarico (per configurazioni di raffreddamento).
• Scambiatore di calore alluminio-rame con rivestimento idrofilo.
• Scocca robusta realizzata in acciaio elettrozincato.
• Briza 12: Attivatore(i) termico(i) (mini attivatore tangenziale) e filtro aria in acciaio inox (se specificato).
• Briza 22: Ventola(e) centrifuga(e) a doppia aspirazione e filtro antipolvere sostituibile in polipropilene (classe G2).

Documentazione disponibile

• Brochure Briza (brochure prodotto scaricabile).
• Brochure Briza wall (brochure modello a parete).
• Manuale Briza (manuale di installazione e uso).
• Descrizione prodotto Briza (documento descrittivo dettagliato).
• Briza Selection Tool (strumento di selezione in formato spreadsheet).

Caratteristiche / specifiche tecniche

• Marca: Jaga.
• Nome commerciale: Briza Wall.
• Famiglia prodotto: Briza (radiatori con funzione di riscaldamento e raffrescamento).
• Montaggio: a parete (disponibile anche a soffitto, da incasso, freestanding all'interno della famiglia).
• Tipi disponibili: 10, 12, 22, 26 (varia per linea di design).
• Linee di design: Coreline, Baseline, Woodline, Waveline.
• Scambiatore: alluminio-rame con rivestimento idrofilo.
• Ventole/Attivatori: differenze Coreline/Baseline – Tipo 12 (attivatore tangenziale / attivatore termico), Tipo 22 (ventole centrifughe a doppia aspirazione).
• Filtri: filtro aria in acciaio inox (Briza 12 se specificato); filtro antipolvere sostituibile in polipropilene (classe G2) per unità con ventilatori.
• Gestione della condensa: vaschetta con scarico per il funzionamento in raffreddamento.
• Controllo: opzioni di tensione di controllo incluse 2–10 V (a seconda della configurazione).
• Prestazioni raffrescamento/riscaldamento: la tabella di selezione fornisce i totali di raffrescamento e le potenze di riscaldamento per diverse condizioni di prova.
• Consumo e dati acustici: indicati per configurazione nella tabella delle uscite (Consumo [W], Pressione sonora [dB(A)]).
• Certificazioni / origine: Made in Belgium; progettato per riscaldamento ibrido e sistemi a bassa temperatura.
