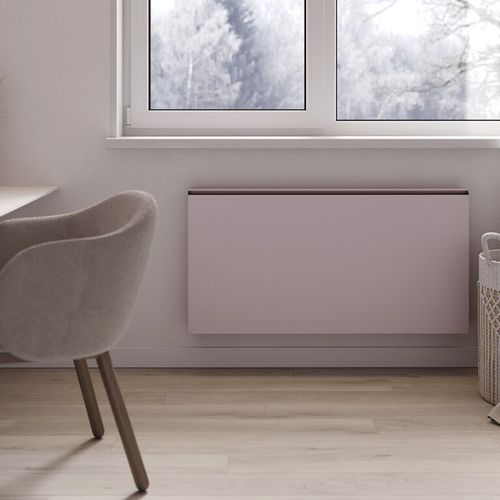

Ventilo-convettore a muro WAVELINE

a soffittoa pavimentoad incasso

Panoramica

• Riscaldamento e raffrescamento ad alta efficienza in un unico sistema
  Briza garantisce riscaldamento rapido anche con basse temperature dell'acqua e offre raffrescamento potente e confortevole in estate.
• Partner ideale per sistemi energetici moderni
  Altamente efficiente se integrato con pompe di calore e sistemi a bassa temperatura, permettendo interventi di ristrutturazione graduali e aggiornamenti futuri.
• Ampia gamma per requisiti di progetto diversificati
  I tipi disponibili (10, 12, 22, 26) e le opzioni di montaggio multiple assicurano una soluzione Briza adatta a ristrutturazioni e nuove costruzioni residenziali e commerciali.
• Quattro linee di design per maggiore libertà
  Coreline, Baseline, Woodline e Waveline offrono finiture dal minimo al naturale o espressivo per una perfetta integrazione architettonica.
• Ristrutturazione intelligente e a prova di futuro
  Progettato per ristrutturazioni passo dopo passo: installare ora e passare a una pompa di calore in seguito senza interventi importanti.

Linee di design

• Coreline
• Baseline
• Woodline
• Waveline

Modelli disponibili e opzioni di montaggio

• Tipi: 10, 12, 22, 26 (disponibilità in base alla linea di design)
• Montaggio: a parete (questo modello), a soffitto, da incasso o a piedistallo

Consegna standard (sintesi)

• Carcassa verniciata in lamiera zincata sendzimir con griglia superiore in alluminio
• Vaschetta di condensazione con scarico
• Scambiatore alluminio-rame con rivestimento idrofilo
• Carcassa robusta in acciaio elettrozincato
• Briza 12: attivatore(i) termico(i) (mini attivatore tangenziale) e filtro aria in acciaio inox
• Briza 22: ventola(e) centrifuga(e) a doppia aspirazione e filtro antipolvere in polipropilene sostituibile classe G2

Tabella prestazioni (estratto di configurazioni e valori disponibili)
Intestazione: Line | Prodotto | Montaggio | Linea di design | Tipo | Sezioni | Impostazione portata | Tensione di controllo | Totale raffreddamento (7/12/27) [W] | Riscaldamento (esempi per temp. acqua) [W] | Pressione sonora [dB(A)] | Portata [m3/u] | Assorbimento [W] | Ordercode
Line 81 | Briza | Parete | Coreline | 12 | 2 | 41 | 2 | 284 / 201 / 115 | 223 / 406 / 497 / 538 / 903 | 18,5 | 64,0 | 1,6 | BZMW 041 075 12 XXX 2 L CL DDD
Line 83 | Briza | Parete | Coreline | 12 | 2 | 41 | 4 | 328 / 235 / 135 | 256 / 465 / 569 / 617 / 1035 | 29,4 | 101,0 | 2,6 | BZMW 041 075 12 XXX 2 L CL DDD
Line 85 | Briza | Parete | Coreline | 12 | 2 | 41 | 6 | 382 / 276 / 159 | 296 / 537 / 657 / 712 / 1194 | 31,3 | 141,0 | 4,3 | BZMW 041 075 12 XXX 2 L CL DDD
Line 87 | Briza | Parete | Coreline | 12 | 2 | 41 | 8 | 441 / 323 / 185 | 346 / 629 / 770 / 834 / 1399 | 37,3 | 178,0 | 7,2 | BZMW 041 075 12 XXX 2 L CL DDD
Line 89 | Briza | Parete | Coreline | 12 | 2 | 41 | 10 | 503 / 373 / 214 | 413 / 751 / 919 / 996 / 1669 | 42,5 | 214,0 | 13,0 | BZMW 041 075 12 XXX 2 L CL DDD
Line 91 | Briza | Parete | Coreline | 12 | 2 | 41 | 2 | 472 / 334 / 191 | 382 / 695 / 850 / 921 / 1545 | 24,0 | 108,0 | 2,5 | BZMW 041 095 12 XXX 2 L CL DDD
Line 93 | Briza | Parete | Coreline | 12 | 2 | 41 | 4 | 529 / 379 / 217 | 421 / 764 / 935 / 1014 / 1699 | 30,0 | 172,0 | 4,3 | BZMW 041 095 12 XXX 2 L CL DDD
Line 95 | Briza | Parete | Coreline | 12 | 2 | 41 | 6 | 607 / 440 / 252 | 445 / 808 / 989 / 1072 / 1797 | 36,8 | 223,0 | 7,2 | BZMW 041 095 12 XXX 2 L CL DDD
Line 97 | Briza | Parete | Coreline | 12 | 2 | 41 | 8 | 707 / 518 / 297 | 555 / 1009 / 1234 / 1338 / 2243 | 41,5 | 287,0 | 11,5 | BZMW 041 095 12 XXX 2 L CL DDD
Line 99 | Briza | Parete | Coreline | 12 | 2 | 41 | 10 | 828 / 614 / 352 | 680 / 1236 / 1513 / 1640 / 2749 | 44,5 | 346,0 | 18,0 | BZMW 041 095 12 XXX 2 L CL DDD

Specifiche tecniche

• Serie: Briza (variante a parete mostrata)
• Linee di design: Coreline, Baseline, Woodline, Waveline
• Tipi disponibili (profondità/disposizione scambiatori): 10, 12, 22, 26 (varia per linea)
• Scambiatore: alluminio-rame con rivestimento idrofilo
• Carcassa: lamiera zincata sendzimir; struttura in acciaio elettrozincato
• Griglia superiore: alluminio
• Gestione condensa: vaschetta integrata con scarico
• Filtri / trattamento aria: filtro inox (Briza 12); filtro antipolvere in PP sostituibile classe G2 (Briza 22)
• Attivazione / ventilazione: attivatori termici per alcuni tipi; ventilatori centrifughi a doppia aspirazione per i modelli più grandi
• Controllo: opzioni di tensione di controllo (2-10 V) disponibili per configurazione
• Prestazioni: raffrescamento da poche centinaia fino a >800 W; riscaldamento variabile in funzione della temperatura dell'acqua fino a >2 700 W
• Livelli sonori: valori di esempio da circa 18,5 dB(A) a oltre 40 dB(A) secondo dimensione e impostazione
• Portate aria: esempi in m3/u (es. 64,0 a 346,0)
• Consumo elettrico: valori riportati per configurazione
• Ordercode: formato di esempio BZMW 041 075 12 XXX 2 L CL DDD — codice completo variabile
• Applicazioni: integrazione con pompe di calore e sistemi a bassa temperatura; adatto per ristrutturazione graduale e nuove costruzioni
