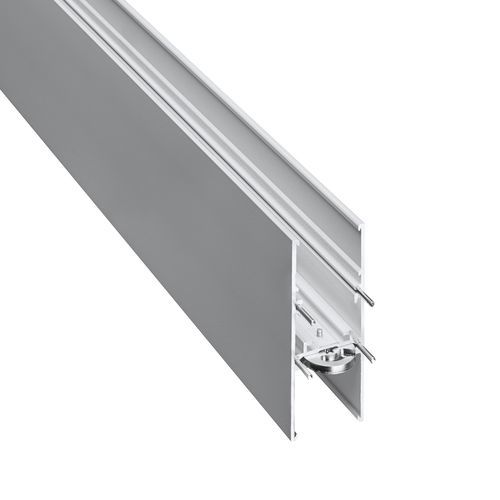

Profilo luminoso sospeso FORM.H44

LEDin acrilicoin alluminio estruso

Panoramica del prodotto

• Sistema di illuminazione multifunzionale: Il profilo form.h44 consente effetti di luce diretta e indiretta in un sistema modulare. Inserti lineari generano luce indiretta verso il soffitto, mentre spot, floodlight su binario control.x e inserti LED forniscono luce diretta.
• Ampia gamma di accessori: Numerosi accessori permettono configurazioni personalizzate per spazi espositivi, musei e interni storici.
• Interfaccia DALI opzionale: Interfaccia DALI disponibile per dimmerazione e controllo centralizzato.
• Illuminazione di emergenza opzionale: Moduli di emergenza (Inotec) integrabili per installazioni con requisiti di sicurezza.
• Adatto a soffitti alti: Progettato per ambienti con soffitti alti come musei, gallerie e edifici storici.

Caratteristiche generali del profilo

• Scocca in alluminio estruso
• Lunghezza massima: 5000 mm
• Finiture verniciate: nero, argento, bianco
• Coperchio plastico trasparente per l'insert di luce indiretta

Moduli (start / middle / end / free)

• Modulo di avvio: pronto per il collegamento con moduli centrali, finali o liberi; include binario control.x DALI e alimentazione di fine control.x; scocca in alluminio estruso; fino a 5000 mm; verniciato in nero, argento o bianco; coperchio plastico trasparente per l'insert indiretto.
• Modulo centrale: pronto per il collegamento con altri moduli; include binario control.x DALI e connettore centrale control.x; scocca in alluminio estruso; fino a 5000 mm; verniciato in nero, argento o bianco; coperchio plastico trasparente.
• Modulo finale: per chiudere una sequenza o collegarsi a moduli start/ middle; include binario control.x DALI e alimentazione di fine control.x; scocca in alluminio estruso; fino a 5000 mm; verniciato in nero, argento o bianco; coperchio plastico trasparente.
• Modulo libero: aperto su due lati per ospitare componenti aggiuntivi; scocca in alluminio estruso; fino a 5000 mm; verniciato in nero, argento o bianco; coperchio plastico trasparente.

Uplights (inserti per luce indiretta)

• Scopo: illuminazione ambientale indiretta per schiarire il piano del soffitto.
• Lunghezze disponibili: 1172 mm, 1472 mm, 1772 mm.
• Potenze: 18 W, 23 W, 26 W.
• Controllo: ON/OFF o DALI.
• Temperature colore: 3000 K o 4000 K; CRI > 90.

Downlights (inserti per luce diretta)

• Scopo: illuminazione diretta per moduli liberi configurabili.
• Finiture riflettore: nero o bianco.
• Livelli di potenza: 14 W, 26 W, 38 W.
• Ottiche: fascio largo o stretto.
• Controllo: ON/OFF o DALI.
• Temperature colore: 3000 K o 4000 K; CRI > 90.

Illuminazione diretta / faretti (ak.tina)

• I moduli liberi possono essere equipaggiati con teste spotlight ak.tina per illuminazione d'accento o operativa.
• Configurazioni con 1, 2 o 3 teste LED; rotazione 360° e inclinazione 90°.
• Ottiche: fascio largo o stretto.
• Controllo: ON/OFF o DALI.
• Temperature colore disponibili: 2700 K, 3000 K, 4000 K; CRI > 90.

Montaggio, sospensioni e elementi di collegamento

• Sospensioni: opzioni con cavo d'acciaio o aste pendenti per sospendere profili e connettori.
• Cavi di alimentazione: 5 o 7 poli; disponibili in nero, bianco o trasparente; coperture di collegamento verniciate disponibili.
• Elementi di montaggio: morsetti e supporti per cavi o aste su profili e connettori.
• Angoli / connettori: connettori 90°, a T o a X per collegamento meccanico dei moduli; profilo estruso con connettore a giunto e copertura inferiore nascosta.
• Coperchi terminali: coperchi per chiudere le estremità del profilo.

Illuminazione di emergenza

• Moduli di emergenza integrati nell'adattatore (Inotec) disponibili.
• Pianificazione individuale delle soluzioni di emergenza possibile.
• Alimentazione tramite cavi control.x.

Tabella varianti
Codice articolo | Lunghezza | Colore
10780500910 | 5000 mm | bianco
10780500906 | 5000 mm | argento
10780500721 | 5000 mm | nero
10780400910 | 4000 mm | bianco
10780400906 | 4000 mm | argento
10780400721 | 4000 mm | nero
10780300910 | 3000 mm | bianco
10780300906 | 3000 mm | argento
10780300721 | 3000 mm | nero
10780200910 | 2000 mm | bianco
10780200906 | 2000 mm | argento
10780200721 | 2000 mm | nero
10780100910 | 1000 mm | bianco
10780100906 | 1000 mm | argento
10780100721 | 1000 mm | nero


Specifiche tecniche

• Materiale: profilo in alluminio estruso.
• Lunghezza massima del profilo: 5000 mm.
• Finiture disponibili: nero, argento, bianco (verniciato).
• Coperchio per luce indiretta: coperchio plastico trasparente.
• Opzioni di controllo: ON/OFF e DALI; interfaccia DALI opzionale.
• Funzione di emergenza: moduli di emergenza integrati (Inotec) opzionali; alimentazione via control.x.
• Cablaggio di alimentazione: cavi control.x 5 o 7 poli.
• Uplights: 1172 / 1472 / 1772 mm; 18 W / 23 W / 26 W; 3000 K o 4000 K; CRI > 90.
• Downlights: più livelli di potenza e ottiche; CRI > 90.
• Teste spotlight: opzioni ak.tina con rotazione e inclinazione; ottiche larghe o strette; più temperature di colore; CRI > 90.
