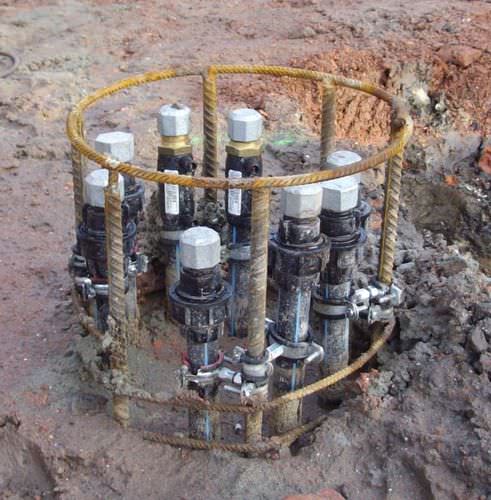

Palo energetico

La pila di energia, detta anche "pila di scambiatori di calore", è una pila dotata di circuiti di tubi singoli o multipli per consentire lo scambio di calore con il terreno circostante. La funzione dei pali di energia è duplice. La prima funzione consiste nel trasferire il carico da una costruzione allo strato portante. La funzione secondaria è l'utilizzo come scambiatore di calore con il terreno. I pali di energia sono installati utilizzando tecniche di spostamento del suolo (vedi "Sequenza di costruzione") o sistemi di scavo del suolo. Sequenza di costruzione Il funzionamento dell'impianto avviene nell'arco di un ciclo annuale. In inverno, con l'aiuto di una pompa di calore, quando l'acqua è più fredda del terreno, il calore viene sottratto al fluido circolante (e indirettamente estratto dal terreno) e rende più alta la temperatura del riscaldamento. In estate, al contrario, quando l'acqua è più calda del suolo, il calore viene dissipato nel terreno per il raffreddamento 1., 2. & 3. Durante la fase di avvitamento, una testa della vite per lo spostamento del terreno inserisce il tubo di guida alla corretta profondità di progetto 4. Durante la fase di avvitamento - poiché la coclea viene estratta contemporaneamente mentre ruota - il calcestruzzo viene pompato nel foro attraverso il tubo centrale cavo della coclea. 5. & 6. L'armatura, dotata di scambiatori di calore integrati in HDPE ("tubi collettori"), viene poi collocata nel mucchio di cemento. Un fluido di scambio termico, di solito semplicemente acqua pulita, circola in un circuito di tubi a forma di U ("pipe loop") situato tra le pile e una pompa di calore (HP) e viene riscaldato o raffreddato dal terreno circostante.
