Palo infisso battuto con tuboforma DRIVEN CAST

in acciaioin calcestruzzodi fondazione

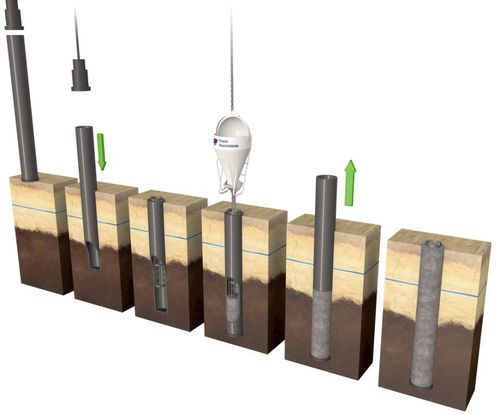

La pila gettata in opera è una pila cilindrica di calcestruzzo a dislocamento che prevede l'inserimento nel terreno di un tubo di acciaio cavo recuperabile chiuso da una piastra di fondo perduta. Sequenza di costruzione 1. Impianto della pila e posizionamento del tubo sigillato con una piastra di fondo in acciaio a tenuta stagna e perduta 2. Azionamento superiore del tubo d'acciaio provvisorio nel terreno con un martello idraulico o Diesel 3. Dopo aver raggiunto la profondità di installazione richiesta, si arresta la marcia e si inserisce l'armatura. 4. Riempimento del tubo con calcestruzzo plastico In questa tabella, il calcestruzzo viene eseguito per mezzo di una benna di trasferimento del calcestruzzo ('cufa') fissata sul tubo d'acciaio. Possono essere utilizzati altri mezzi. 5. Ritiro del tubo d'acciaio 6. Pali finiti in colata sul posto. Campi di applicazione - Elevati carichi di compressione e trazione, nonché importanti carichi orizzontali - Spostamento completo del suolo - Fondazioni per locali industriali - Fondazioni per opere civili e infrastrutturali Specifiche tecniche - Diametri di tubi da 356 fino a 609 mm - Lunghezza standard della pila fino a 32 m - Pali inclinati con inclinazione massima fino a 1:3 - Portata massima consentita di 2.275 kN
