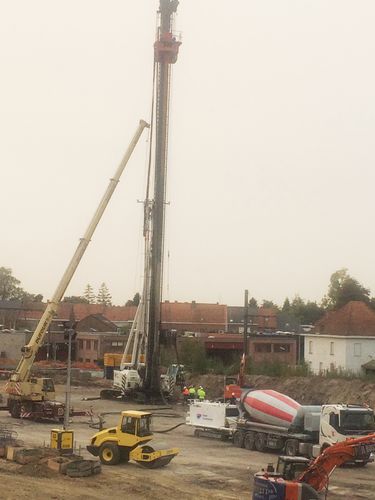

Palo trivellato OMEGA

avvitatoin Solid Surfacedi fondazione

Il mucchio di viti Omega è un mucchio privo di vibrazioni con spostamento laterale del terreno. Lo spostamento del terreno si verifica sia durante le sequenze di avvitamento (2.) che di svitamento (4.) della pila. L'albero della pila Omega è cilindrico. Sequenza di costruzione 1. Nel punto dell'asse del palo, l'impianto di palificazione viene accuratamente portato nella corretta posizione di partenza. La punta del dado di chiusura persa è posizionata sotto la testa della vite Omega, impedendo così la penetrazione di acqua e/o terreno durante l'avvitamento. 2. Durante la sequenza di avvitamento, il terreno viene spostato lateralmente per mezzo dell'apposita coclea Omega, avvitata da una potente testa rotante. È possibile che venga applicata una forza di spinta aggiuntiva (pull-down). 3. Una volta raggiunta la profondità di installazione specificata, l'armatura a tutta lunghezza può eventualmente essere inserita nello stelo cavo del tubo centrale prima del getto di calcestruzzo (non riportato sul disegno). 4. Durante l'avvitamento, quando la coclea viene estratta, il calcestruzzo sotto pressione viene iniettato nel foro attraverso il tubo centrale. La vite Omega rimane in rotazione nello stesso senso di avvitamento, mentre la controvite produce un secondo spostamento del terreno durante la fase di getto. 5. Rinforzo del mucchio dopo il getto in opera. 6. La pila di viti Omega completata Possibilità di controllo di qualità del processo di costruzione dei pali attraverso la registrazione continua dei parametri di esecuzione che si traduce in una corretta installazione dei pali.
