Palo battuto TEP

in acciaioin cemento armatodi fondazione

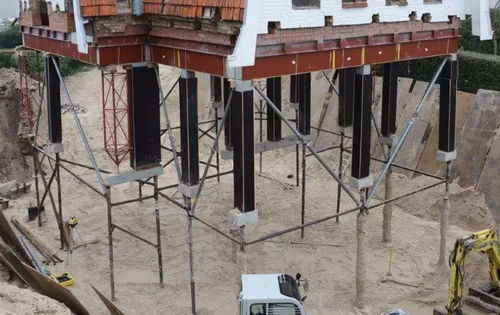

Una pila TEP (Tube Enfoncé Pneumatiquement) è una pila a spostamento manuale pneumatica. La pila è costituita da un tubo permanente in acciaio di diametro molto piccolo, azionato con un martello pneumatico e poi iniettato. Sequenza di costruzione 1. & 2. Azionamento del primo segmento del budello, alla sua base sigillato da una punta del dado di chiusura persa Il secondo tubo dell'involucro viene saldato o manicotto al primo e azionato anche con un martello pneumatico. La guida dei diversi tubi in acciaio, saldati o manicotti insieme, continua fino ad ottenere il rifiuto e/o la lunghezza richiesta. 3. La malta cementizia viene iniettata alla base del mucchio e sale lungo i tubi dell'involucro: iniezione all'esterno e all'interno del mucchio. 4. La pila TEP completata. Campi di applicazione - Fondazioni su pali con carichi ridotti, adatte in spazi ristretti o in aree con altezza libera e/o accesso limitato - Sostegno di edifici esistenti e stabilizzazione di edifici esistenti Impatto ambientale - Spostamento laterale del suolo - Nessun deterioramento perché nessuna estrazione del suolo - nessuna rimozione del suolo dal cantiere - Vibrazioni e inquinamento acustico limitati - È necessaria una piattaforma di lavoro a secco Specifiche tecniche - Lunghezza dei segmenti di tubo variabile, ma per lo più di 1 m di lunghezza - Foro di iniezione sul fondo del tubo - Portata ammissibile fino ad un massimo di 120 kN - Possibilità di resistere a carichi di trazione - Pila installata con un martello pneumatico, che comporta lo spostamento del terreno - Palo installato con una piccola attrezzatura di perforazione, vedi palo FORATEP
