Palancola in metallo NAILED

di consolidamentodi protezione

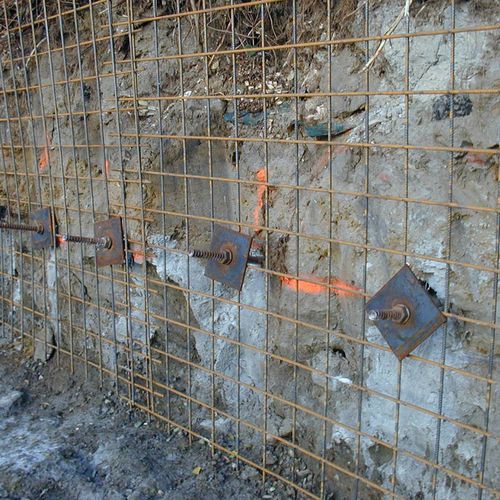

Una struttura di sostegno del terreno inchiodato stabilizza e rinforza la massa del terreno in situ. La tecnica consiste nell'inserimento e stuccatura - solitamente subhorizontale - di sottili tondini o "chiodi" di acciaio per cemento armato a distanza ravvicinata, tipicamente ancorati in una griglia di acciaio rinforzata con paramento in calcestruzzo proiettato applicato sul fronte di scavo al fine di garantire la continuità del supporto. Le pareti dei chiodi del terreno sono relativamente flessibili, adatte solo per lo scavo sopra le acque sotterranee. Sequenza di costruzione Scavi un livello dopo l'altro 1. Scavo iniziale di un piccolo taglio non supportato, tipicamente alto da 1 a 2 m e installazione della rete di rinforzo 2. Rinforzo del terreno in situ mediante l'installazione e la stuccatura di elementi passivi non pretensionati o "chiodi", immediatamente seguita dalla posa dell'elemento di rivestimento, cioè il calcestruzzo proiettato 3. Costruzione dei successivi livelli di scavo, installazione delle file successive di chiodi e proiezione del rivestimento in calcestruzzo fino alla stabilizzazione del muro 4. Muro finale inchiodato Campi di applicazione - Rinforzo del suolo, costruzione di sistemi di sostegno per la ritenzione del terreno - Adatto per aree confinate con accesso difficile e ristretto - Sostegno e stabilizzazione - Realizzazione di talee alte e/o ripide per massimizzare lo spazio di sviluppo - Non utilizzabile in terreni senza coesione a breve termine perché le pareti dei chiodi del suolo richiedono una deformazione del suolo (pendenza, scavo) per mobilitare efficacemente le forze dei chiodi del suolo Impatto ambientale - Senza vibrazioni - Rimozione del suolo - Limitato alle aree di lavoro senza presenza di falda durante lo scavo - Protezione dell'ambiente circostante durante la proiezione del calcestruzzo proiettato (edifici, composti, ....) - È necessaria una piattaforma di lavoro stabile, asciutta e piana
