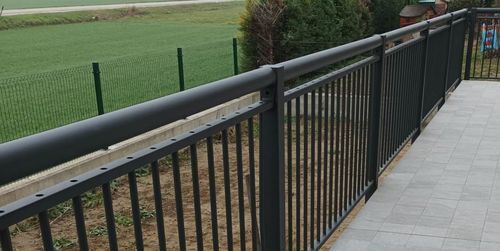

Parapetto in acciaio MALVASIA

a sbarrenon specificatonon specificato

Descrizione
Il parapetto Malvasia di EMMEGI Spa è progettato per garantire resistenza meccanica, durabilità e semplicità di montaggio. È particolarmente indicato per applicazioni in ambito residenziale e soddisfa i requisiti del D.M. 14 giugno 1989, n. 236, con altezza minima di 1.100 mm e inattraversabilità da parte di una sfera di diametro 100 mm. È dimensionato per resistere a un carico orizzontale lineare di esercizio fino a 200 daN/m (2,0 kN/m).

Voci di capitolato
Il parapetto modello Malvasia è un sistema modulare composto da piantane, corrimano e pannelli di tamponamento in tubolari verticali. Il corrimano superiore è costituito da un tubo in acciaio Ø 80×3 mm, collegato alle piantane mediante piastre di fissaggio. Le piantane verticali sono realizzate in profilato laminato IPE 100 e complete di piastra di base predisposta con quattro fori per il fissaggio alla struttura di supporto mediante barre filettate, tasselli meccanici o sistemi equivalenti. Il tamponamento è formato da pannelli tipo Malvasia, costituiti da correnti orizzontali in profilato a U 50×25×2 mm ai quali sono saldati elementi verticali in tubolare di acciaio Ø 20 mm, disposti con interasse di 117 mm, in modo da garantire uno spazio libero tra gli elementi pari a 97 mm. L’interasse standard delle piantane è pari a 1.992 mm.

Caratteristiche

• Verificato per un carico orizzontale di 200 daN/m applicato sulla superficie del corrimano.
• Gli elementi che compongono il parapetto sono disposti in maniera da favorire l’arrampicata secondo UNI 10809.
• Il parapetto è inattraversabile da una sfera di diametro 10 cm secondo D.M. 14/06/1989.

Componenti
Pannelli

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR.
• Elementi verticali: tubi di diametro Ø 20 mm.
• Elementi orizzontali: profili a U 50×25×2 mm, superiore ed inferiore.
• Distanza tra gli elementi verticali: 97 mm (interasse 117 mm).

Corrimano

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR.
• Tubo Ø 80 mm, spessore 3 mm.
• Estremità del corrimano dotate di due piastre 100×27×5 mm con 2 fori Ø 10 mm per il fissaggio alle piantane.

Piantane

• Materiale: Acciaio al carbonio UNI EN 10025 S235JR.
• Profilo IPE 100 con piastra di base a tassellare dimensioni 170×170 mm, spessore 10 mm con 4 fori Ø 15 mm.

Elementi di fissaggio

• Materiale: acciaio inossidabile AISI 304.
• Pannello-piantana: n. 2+2 bulloni TDE M10×30 (standard); Antifurto TTQST M10×30 (su richiesta).
• Corrimano-piantana: n. 2+2 bulloni M10.

Rivestimento

• Zincatura a caldo secondo UNI EN ISO 1461.
• Verniciatura con resine di poliestere termoindurenti su materiale zincato a caldo nei colori a tabella RAL (su richiesta).

Misure standard

• Larghezza del pannello: 1992 mm.
• Altezza corrimano: 1100 mm.
• Interasse tra le piantane: 1992 mm.

Riferimenti normativi

• D.M. 17 gennaio 2018 – Norme Tecniche per le Costruzioni (NTC 2018).
• Circolare C.S.LL.PP. 21 gennaio 2019, n. 7 – Istruzioni applicative delle NTC 2018.
• D.M. 14 giugno 1989, n. 236 (requisiti dimensionali e inattraversabilità sfera 100 mm).

Caratteristiche / Specifiche tecniche

• Materiale struttura: Acciaio al carbonio UNI EN 10025 S235JR.
• Elementi verticali pannello: tubi Ø 20 mm, interasse elementi 117 mm, passo libero 97 mm.
• Elementi orizzontali pannello: profili a U 50×25×2 mm (superiore e inferiore).
• Corrimano: tubo Ø 80 mm, spessore 3 mm; piastre estremità 100×27×5 mm con fori Ø 10 mm.
• Piantane: profilato IPE 100; piastra di base 170×170 mm, spessore 10 mm, 4 fori Ø 15 mm.
• Larghezza pannello / interasse piantane: 1992 mm.
• Altezza corrimano: 1100 mm.
• Resistenza: carico orizzontale di esercizio verificato fino a 200 daN/m (2,0 kN/m).
• Requisito di sicurezza: inattraversabilità da sfera Ø 100 mm (10 cm).
• Rivestimento: zincatura a caldo secondo UNI EN ISO 1461; eventuale verniciatura con resine di poliestere termoindurenti in colori RAL.
