Parapetto in acciaio BRIDGE

tubolaremodulare

Descrizione
Il parapetto modello Bridge è progettato per garantire resistenza meccanica, durabilità e semplicità di montaggio. È particolarmente indicato per la protezione dei percorsi pedonali in ambito stradale, urbano ed extraurbano. È dimensionato per resistere a un carico orizzontale lineare di esercizio fino a 150 daN/m (1,5 kN/m).

Voci di capitolato
Il parapetto Bridge è un sistema modulare composto da piantane, corrimano e pannelli di tamponamento in grigliato elettrosaldato. Il corrimano superiore è costituito da un tubolare quadro in acciaio 40×40×3 mm, collegato alle piantane mediante apposite piastre di fissaggio. Le piantane verticali sono realizzate in tubolare rettangolare 80×40×4 mm e complete di piastra di base predisposta con quattro fori per il fissaggio alla struttura di supporto. Il tamponamento è formato da pannelli in grigliato elettrosaldato modello Svevia, con maglia 62×132 mm, completi di cornici superiore e inferiore in piatto d’acciaio 25×4 mm. La distanza esterna tra le piantane è di 2.014 mm.

Caratteristiche

• Progettato per uso pedonale ordinario
• Verificato per un carico orizzontale di 150 daN/m (1,5 kN/m) applicato sulla superficie del corrimano
• Elementi disposti per favorire l’arrampicata secondo UNI 10809
• Inattraversabile da una sfera di diametro 100 mm secondo DM 238/1989

Componenti
Pannelli

• Materiale: acciaio al carbonio UNI EN 10025 S235JR
• Maglia grigliato: 62 × 132 mm
• Elementi verticali: piatti 25×2 mm
• Elementi orizzontali: tondi Ø 5 mm
• Distanza tra gli elementi verticali: 62 mm
• Distanza tra gli elementi orizzontali: 132 mm
• Cornici orizzontali del pannello (inferiore e superiore) in piatto 25×4 mm

Corrimano

• Materiale: acciaio al carbonio UNI EN 10025 S275JR
• Tubolare 40×40 mm, spessore 3 mm

Piantane

• Materiale: acciaio al carbonio UNI EN 10025 S275JR
• Tubolare rettangolare 80×40×4 mm
• Piastra di base a tassellare dimensioni 180×120 mm, spessore 15 mm con 4 fori Ø 14 mm

Rivestimento

• Zincatura a caldo secondo UNI EN ISO 1461
• Verniciatura con resine di poliestere termoindurenti su materiale zincato a caldo nei colori a tabella RAL

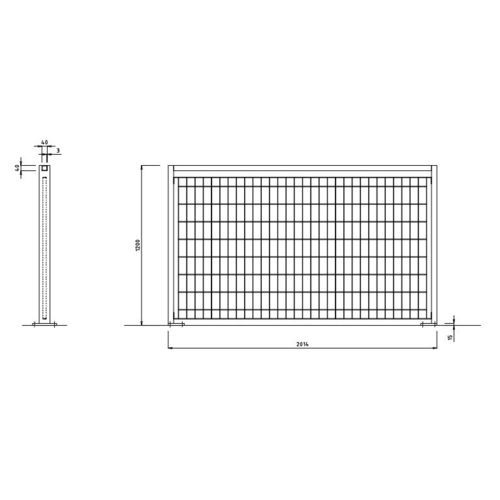

Misure standard

• Distanza tra esterno piantane: 2014 mm
• Altezza superiore del corrimano: 1200 mm

Riferimenti normativi

• Decreto Ministeriale 17 gennaio 2018 – Norme Tecniche per le Costruzioni (NTC 2018)
• Eurocodice 3 – Progettazione delle strutture in acciaio
• UNI 10806:1999 – Parapetti metallici: criteri di progettazione e requisiti
• UNI 10809:1999 – Prove di resistenza dei parapetti metallici

Caratteristiche / specificazioni tecniche

• Denominazione modello: Bridge
• Uso previsto: protezione percorsi pedonali (stradale, urbano, extraurbano)
• Resistenza al carico orizzontale: 150 daN/m (1,5 kN/m)
• Pannello grigliato: modello Svevia, maglia 62×132 mm, materiale S235JR
• Cornici pannello: piatto 25×4 mm
• Corrimano: tubolare 40×40×3 mm in S275JR
• Piantane: tubolare rettangolare 80×40×4 mm in S275JR con piastra base 180×120×15 mm (4 fori Ø 14 mm)
• Distanza tra piantane: 2014 mm
• Altezza corrimano: 1200 mm
• Trattamenti superficiali: zincatura a caldo UNI EN ISO 1461; possibile verniciatura a poliestere su zincatura nei colori RAL
• Requisiti di sicurezza: inattraversabile da sfera Ø 100 mm
