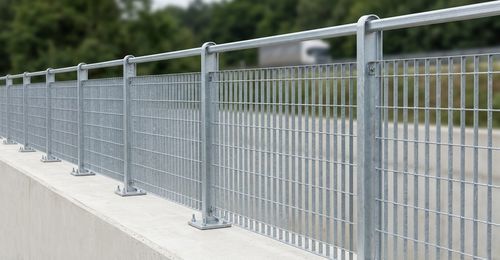

Parapetto in acciaio SVEVIA

tubolaremodulare

Descrizione
Il parapetto SVEVIA è progettato per impiego in contesti urbani, extraurbani e residenziali. Rispetta i requisiti di altezza minima di 1000 mm e non può essere attraversato da una sfera di diametro 10 cm. È dimensionato per resistere a un carico orizzontale lineare di esercizio fino a 200 daN/m (2,0 kN/m).

Voci di capitolato

• Sistema modulare composto da piantane, corrimano e pannelli di tamponamento in grigliato elettrosaldato.
• Corrimano: tubolare rettangolare in acciaio 70×40×3 mm, collegato alle piantane mediante piastre di collegamento.
• Piantane verticali: profilato laminato IPE 100, complete di piastra di base predisposta con quattro fori per fissaggio mediante barre filettate o sistemi equivalenti.
• Tamponamento: pannelli in grigliato elettrosaldato modello Svevia con maglia 62×132 mm, completi di cornici superiore e inferiore in piatto 25×4 mm.
• Interasse standard delle piantane: 1.992 mm.

Caratteristiche generali

• Verificato per un carico orizzontale di 200 daN/m applicato sulla superficie del corrimano.
• Elementi predisposti per ridurre la possibilità di arrampicata (secondo UNI 10809).
• Il parapetto è inattraversabile da una sfera di diametro 10 cm (secondo DM 238/1989).

Componenti
Pannelli

• Materiale: acciaio al carbonio UNI EN 10025 S235JR.
• Grigliato elettrosaldato: maglia 62 × 132 mm.
• Elementi verticali: piatti 25×2 mm o 25×3 mm.
• Elementi orizzontali: tondi Ø 5 mm.
• Distanza tra gli elementi verticali: 62 mm.
• Distanza tra gli elementi orizzontali: 132 mm.
• Cornici orizzontali del pannello (inferiore e superiore) in piatto 25×4 mm, piegate alle estremità per una lunghezza di 40 mm e provviste di asola 12×16 mm.

Corrimano

• Materiale: acciaio al carbonio UNI EN 10025 S235JR.
• Tubolare 70 × 40 mm spessore 3 mm.
• Estremità del corrimano dotate di due piastre 100×70×5 mm con n. 3 fori Ø 10,5 mm per il fissaggio alle piantane.

Piantane

• Materiale: acciaio al carbonio UNI EN 10025 S235JR.
• Tipologia: IPE 100 dotata di piastra di base a tassellare 200×150×10 mm con 4 fori Ø 15 mm.
• Altezza piantana: 1126 mm.
• Interasse piantane: 1992 mm.

Elementi di fissaggio

• Materiale: acciaio inossidabile AISI 304.
• Pannello-piantana: n. 2+2 bulloni TDE M10×30 (standard); antifurto TTQST M10×30 su richiesta.
• Corrimano-piantana: n. 3+3 bulloni M10.
• Piastra di base: n. 4+4 barre filettate M12 lunghezza 180 mm (non comprese nella fornitura).

Rivestimento

• Zincatura a caldo secondo UNI EN ISO 1461.
• Verniciatura con resine di poliestere termoindurenti su materiale zincato a caldo nei colori a tabella RAL.

Misure standard

• Altezza corrimano: 1100 mm.
• Interasse standard tra le piantane: 1992 mm.

Riferimenti normativi

• D.M. 17 gennaio 2018 – Norme Tecniche per le Costruzioni (NTC 2018).
• Circolare C.S.LL.PP. 21 gennaio 2019, n. 7 – Istruzioni applicative delle NTC 2018.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Svevia.
• Materiale struttura e pannelli: acciaio al carbonio UNI EN 10025 S235JR.
• Tipo grigliato: elettrosaldato, maglia 62×132 mm.
• Corrimano: tubolare 70×40×3 mm.
• Piantane: IPE 100, altezza 1126 mm, piastra base 200×150×10 mm con 4 fori Ø 15 mm.
• Interasse piantane: 1992 mm.
• Carico orizzontale verificato: 200 daN/m (2,0 kN/m).
• Protetto contro la corrosione: zincatura a caldo UNI EN ISO 1461; possibilità di verniciatura poliestere RAL.
• Elementi di fissaggio in acciaio inox AISI 304; bulloneria come da capitolato.
• Altezza minima di riferimento: 1000 mm; non attraversabile da sfera Ø 100 mm.
