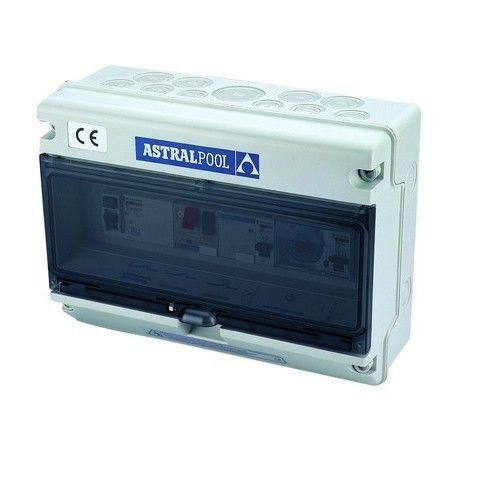

Quadro elettrico per piscine multifunzione 23725

per pompaper filtrazioneper regolazione del livello d'acqua

Descrizione generale
Quadro di comando per protezione da sovraccarico della pompa e controllo dell'illuminazione subacquea. Grado di protezione IP-65. Porta trasparente con serratura e chiave. Progettato per alimentazione monofase, dotato di protezione differenziale e orologio programmabile 24 h.

Compatibilità

• 220/240V monofase (P+N+T) 50Hz/60Hz
• Orologio programmabile 24 h con passi di programmazione
• Connessione per comando remoto della pompa (start/stop) e per ausiliari (rilevatore di freddo, controllo livello)

Fornito con

• Schema elettrico
• Schema di collegamento
• Istruzioni di installazione
• Certificato di conformità CE
• Pressacavo per ogni ingresso/uscita cavo
• Viti e tasselli (4) per fissaggio a parete

Funzionalità

• Selezionare il tipo di quadro in base alla corrente nominale della pompa di filtrazione
• Protezione tramite interruttore (range selezionabile 1,6–10 A)
• Contattore per comando della pompa
• Orologio programmabile 24 h
• Selettore 3 posizioni: Auto / 0 / Manuale
• Uscita per illuminazione protetta e comandata (230V 10A)

Codici
25725 | Tipo A
25726 | Tipo B
25727 | Tipo C
25728 | Tipo D

Caratteristiche / specifiche tecniche

• Grado di protezione: IP-65
• Porta: Vetro trasparente con serratura e chiave
• Compatibilità alimentazione: 220/240V monofase (P+N+T), 50Hz/60Hz
• Orologio programmabile 24 h
• Ingressi per comando remoto pompa (start/stop) e ausiliari (rilevatore freddo, controllo livello)
• Documentazione inclusa: schema elettrico, schema di collegamento, istruzioni, certificato CE
• Pressacavi forniti per ogni ingresso/uscita
• Accessori di fissaggio: viti e tasselli (4)
• Intervallo protezione tramite interruttore: 1,6–10 A (selezionare secondo la pompa)
• Contattore incluso
• Selettore: Auto / 0 / Manuale
• Uscita illuminazione: protetta e comandata 230V 10A
• Varianti disponibili: 25725 (Tipo A), 25726 (Tipo B), 25727 (Tipo C), 25728 (Tipo D)
