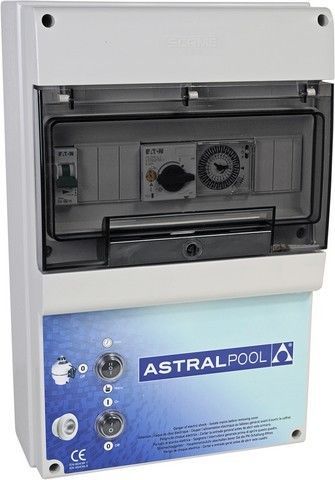

Quadro elettrico per piscine per proiettore 69916

per filtrazionemultifunzioneper regolazione del livello d'acqua

Descrizione
Involucro IP-65 con frontale in vetro trasparente, serratura e chiavi. Quadro di comando progettato per la protezione e il controllo di una pompa di filtrazione e per la gestione di una luce sottomarina, adatto ad installazioni per piscine e applicazioni marine. Orologio programmabile 24H con passi di 15 minuti. Connessioni per telecomando pompa (run/stop) e per apparecchiature ausiliarie (es. rilevatore di freddo, controllo livello).

Compatibilità

• 220/240 V 1~ (P+N+T) 50Hz/60Hz
• 380/415 V 3~ (3P+N+T) 50Hz/60Hz
• 220/230 V 3~ (3P+T) 50Hz/60Hz

Funzioni e caratteristiche

• Orologio 24H con passi di 15 minuti
• Connessioni: telecomando pompa (run/stop) e ingressi ausiliari (es. rilevatore di freddo, controllo livello)
• Protezione magnetotermica per fino a 2 pompe (1ª: 6–10 A; 2ª: 2–10 A)
• Contattori inclusi
• Selettore di comando: 3 posizioni – Auto / 0 / Manuale
• Uscita protetta 230V 10A per illuminazione ausiliaria
• Uscita protetta 12V 315VA per 1 luce sottomarina
• Ghiandole per ogni entrata/uscita cavo

Fornito con

• Schema elettrico
• Diagramma di connessione
• Istruzioni per l'installazione
• Certificazione CE
• Ghiandola per ogni cavo di ingresso/uscita
• Viti e tappi (4) per montaggio a parete

Nota per la scelta
Selezionare il quadro in base alla corrente nominale della pompa di filtrazione e alla protezione magnetotermica richiesta. Verificare la compatibilità della tensione di alimentazione e delle apparecchiature ausiliarie prima dell'installazione.

Codici
69916 | Tipo A
69917 | Tipo B
69918 | Tipo C
69919 | Tipo D

Caratteristiche / specifiche tecniche

• Grado di protezione: IP-65
• Frontale: Vetro trasparente con serratura e chiavi
• Compatibilità tensione: 220/240 V 1~ (P+N+T) 50/60Hz; 380/415 V 3~ (3P+N+T) 50/60Hz; 220/230 V 3~ (3P+T) 50/60Hz
• Orologio: 24H con passi di 15 minuti
• Posizioni di controllo: Auto / 0 / Manuale
• Uscite: 230V 10A per illuminazione ausiliaria; 12V 315VA per 1 luce sottomarina
• Protezione: magnetotermica secondo riferimento (1ª 6–10A; 2ª 2–10A)
• Include contattori e ghiandole per i cavi
• Accessori: schema elettrico, diagramma di connessione, istruzioni, certificazione CE, viti e tappi
