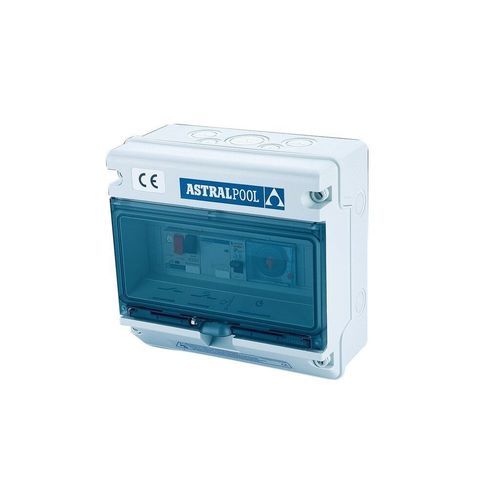

Quadro elettrico per piscine per filtrazione 25717

per pompaa tenuta stagnacon telecomando

Descrizione
Quadro di comando IP-65 per il controllo di pompe di filtrazione, con frontale trasparente e serratura; adatto per installazione a parete e uso interno/esterno con requisito IP65.

Compatibilità elettrica

• 220/240 V 1-Fase (P+N+T) 50Hz/60Hz
• 380/415 V 3-Fase (3P+N+T) 50Hz/60Hz
• 220/230 V 3-Fase (3P+T) 50Hz/60Hz

Funzioni e connessioni
Orologio master 24h con passi di 15 minuti. Connessioni per telecomando pompa (Run/Stop) e per apparecchiature ausiliarie (es. rilevatore di freddo, controllo livello). Ghiandole fornite per ogni ingresso/uscita cavo.

Fornito con

• Schema elettrico
• Diagramma di collegamento
• Istruzioni per l'installazione
• Certificazione CE
• Viti e tasselli (4) per il fissaggio a parete

Scelta e funzionamento
Selezionare il quadro in base alla corrente nominale della pompa di filtrazione. Include protezione magnetotermica regolabile da 1,6 A a 10 A, contattore e orologio programmabile 24h. Selettore di funzionamento a 3 posizioni: Auto / 0 / Manuale.

Tabella codici
CODICE | Descrizione | Pezzi di ricambio
25717 | Tipo A (vedi tabella tecnica) |
25718 | Tipo B (vedi tabella tecnica) |
25719 | Tipo C (vedi tabella tecnica) |
25720 | Tipo D (vedi tabella tecnica) |

Caratteristiche / specificazioni tecniche

• Protezione: IP-65
• Frontale: vetro trasparente con serratura e chiavi
• Tensioni compatibili: 220/240 V 1~ (P+N+T), 380/415 V 3~ (3P+N+T), 220/230 V 3~ (3P+T) — 50/60Hz
• Orologio: 24h con passi di 15 minuti
• Connessioni remote: telecomando pompa (Run/Stop) e ausiliari (rilevatore freddo, controllo livello)
• Documentazione fornita: schema elettrico, diagramma di collegamento, istruzioni d'installazione
• Certificazioni e accessori: certificazione CE; ghiandole per cavi; viti e tasselli (4)
• Elementi di protezione: protezione magnetotermica regolabile 1,6–10 A; contattore
• Selettore di funzionamento: 3 posizioni — Auto / 0 / Manuale
• Tipologie disponibili: 25717 (Tipo A), 25718 (Tipo B), 25719 (Tipo C), 25720 (Tipo D)
