Software CAD 3D PIPING

di architetturaper impianti idraulici e termici3D

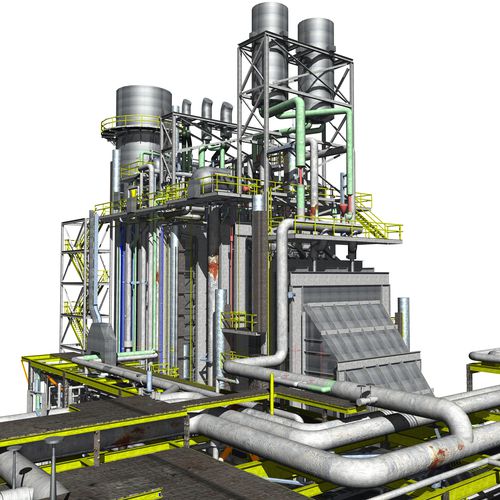

Questo modulo 3D è utilizzato per progettare rapidamente ed efficientemente i modelli professionali della conduttura e dell'apparato. I tubi possono essere progettati dopo la selezione della classe del tubo disegnando una linea in 3D. Le parti e le curvature modellate sono scelte dalla classe del tubo ed automaticamente sono inserite. Una base di dati facoltativa (.mdb, SQL, Access o Oracle) permette che i dati dal 2D disegno siano collegati al modello 3D. Tutti i dati inoltre sono situati nel disegno di cad, di modo che la base di dati non è obbligatoria e può essere attivata in qualunque momento. Autorouting ed il movimento variabile dei tubi è incluso nella funzionalità standard. Una funzione per trasferire i dati di progettazione per creare il disegno isometrico facendo uso di P-ISO X (Isogen) inoltre è inclusa. I tubi di inclinazione e/o le componenti saldate possono essere progettati similmente. Dopo l'inserimento di tutte le parti, clicchi per generare i connettori richiesti quali le flange, le guarnizioni, i bulloni o le saldature lungo l'intero corso del tubo. Le parti di espansione delle sezioni già dettagliate del tubo possono essere mosse lungo il corso del tubo facendo uso delle funzioni di editazione intelligenti («la funzione dell'elastico») – anche intorno agli angoli ed attraverso i rami. Se necessario potete anche cambiare la classe del tubo mentre in mezzo a progettare la rete. Le funzioni di valutazione quali le liste ed i rapporti sono inoltre disponibili. Punti culminanti: Modulo dell'apparato come assistente di progettazione per i carri armati e l'apparato Funzione di Autorouting Categorie standard del tubo Bill di attrezzatura di tutte le condutture e componenti Sistemi del sostegno dalle società Mefa, Sikla e Hilti Interfaccia al modulo aggiunto di iso X
