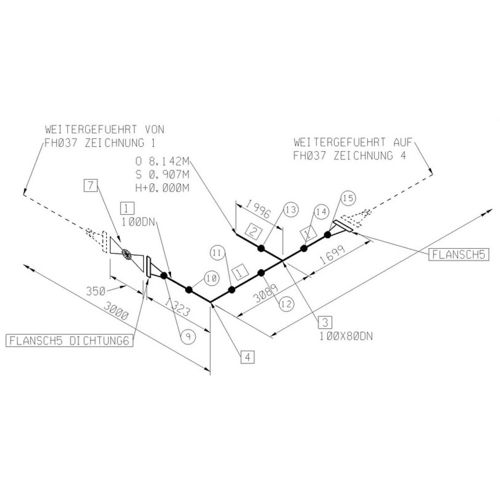

Il modulo di disegno isometrico permette che automatizziate la generazione di modelli isometrici della conduttura dal TRICAD MS® che convoglia il modulo. Semplicemente trasferimento la rete di tubazioni progettata con tutte le parti collegate nello strumento di P-ISOGEN e generare il modello isometrico finito nel formato di DGN.
Ciò produce un modello completo compreso tutti i dati pertinenti quali i numeri di posizione, le liste della saldatura, i punti della saldatura, le curvature di tubo, i montaggi, il gravità-flusso, i gomiti, ecc.
Punti culminanti:
Generazione di modelli isometrici per tutti i moduli della conduttura di TRICAD MS®
Modello isometrico a linea singola
Bill dei materiali e della lista della saldatura
Fogli multipli di sostegni
Intestazioni integrate e leggende di progettazione
Covata Beveled
Pochissimo lavoro successivamente richiesto sui modelli isometrici generati
---
