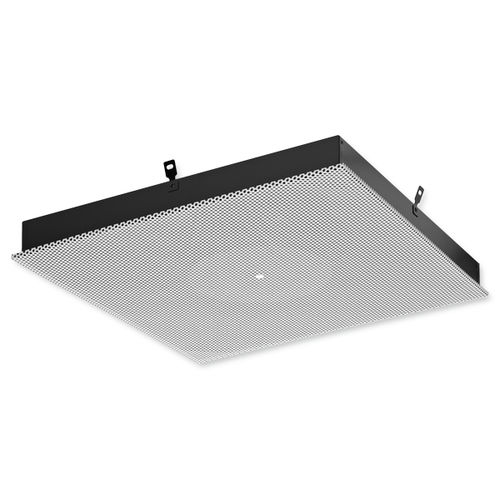

Diffusore d'aria da soffitto DLQL

quadrato

PER LO SCARICO DELL'ARIA ORIZZONTALE DA UN SENSO UNICO A QUATTRO VIE, PER ZONE COMFORT, CON ELEMENTO DEFLETTORE FISSO Diffusori a soffitto quadrati Dimensioni nominali 250, 300, 400, 500, 600 Campo di portata 6 - 285 l/s o 22 - 1026 m³/h Diffusore a superficie quadrata Superficie del diffusore in lamiera d'acciaio zincata, verniciata a polvere Per l'alimentazione e l'estrazione dell'aria Per flussi di volume variabili e costanti Per tutti i tipi di sistemi a soffitto Superficie del diffusore perforata con speciale elemento deflettore per lo scarico orizzontale dell'aria ed elevati livelli di induzione Attrezzature e accessori opzionali Superficie del diffusore a vista disponibile nei colori RAL CLASSIC Collegamento orizzontale o verticale del condotto Piastre di tranciatura per la regolazione della direzione di scarico Plenum box con pala ammortizzatrice Diffusori a soffitto con superficie quadrata perforata. Varianti di mandata e di ripresa per zone comfort. Diffusore a parete con elemento deflettore per il lancio orizzontale dell'aria di mandata da un senso unico a quattro vie. Per l'installazione a filo in tutti i tipi di soffitti a griglia sospesa o in cartongesso continuo. Componente pronto per il montaggio, costituito dalla parte frontale del diffusore con elemento deflettore (solo per l'aria di mandata) e da un involucro con raccordo per l'ingresso dall'alto o da una camera di raccordo con raccordo per l'ingresso laterale. La parte frontale forata del diffusore è adatta per il fissaggio a vite centrale (variante -P). Raccordo adatto per condotti secondo EN 1506 o EN 13180. Livello di potenza sonora del rumore generato dall'aria misurata secondo EN ISO 5135. CARATTERISTICHE SPECIALI - Scarico dell'aria di mandata orizzontale unidirezionale a quattro vie - Parte frontale del diffusore forata in lamiera d'acciaio zincato - Per tutti i tipi di sistemi a soffitto - Collegamento orizzontale o verticale del condotto
