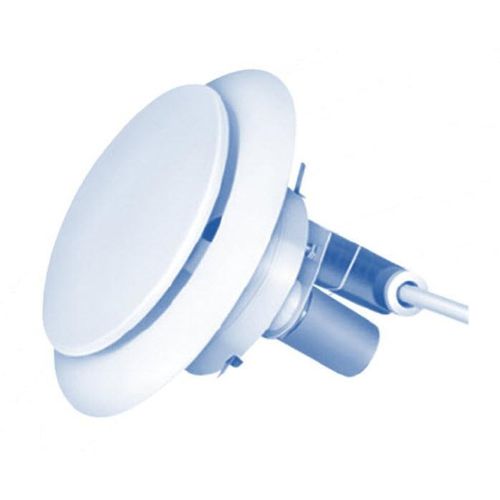

Le valvole di scarico automatiche tipo ATVC-100 sono adatte per installazioni in edifici residenziali a più piani, uffici, alberghi, scuole ecc. con un sistema di scarico dell'aria centralizzato. Le ATVC-100 possono essere installate sia in edifici nuovi che ristrutturati.
Applicazione
Le valvole di scarico automatiche tipo ATVC-100 sono adatte per installazioni in edifici residenziali a più piani, blocchi di uffici,
alberghi, scuole, ecc., con un sistema di scarico dell'aria centralizzato. ATVC100 può essere installato sia in edifici nuovi che ristrutturati.
Realizzazione
La valvola di scarico automatica è un'unità di controllo dell'aria controllata
da un interruttore pilota elettrico. Normalmente è chiuso o leggermente
aprire per ridurre la portata d'aria di base. L'aria viene estratta ad una maggiore
velocità di funzionamento solo quando il contatto dell'interruttore è chiuso.
Operativo
Quando il circuito è chiuso, l'azionamento elettrotermico si riscalda
e fa aprire il disco della valvola entro 2 o 4 minuti
(ritardo auspicabile durante un breve soggiorno in camera). L'aria è
esaurita attraverso l'apertura tra l'alloggiamento della valvola
e il disco della valvola. La corsa della valvola (6 mm) è sempre la
stesso, cioè il disco della valvola si muove sempre dal minimo
regolazione fino all'apertura massima della valvola. Nel minimo
regolazione, il disco della valvola può essere chiuso o aperto. Da
la corsa della valvola è sempre la stessa, il flusso d'aria di esercizio
dipende dall'impostazione minima e non può essere liberamente
selezionato. Dopo l'interruzione del circuito, la valvola
rimane aperto per la post-ventilazione per ca. 5 - 8 minuti
prima che inizi a tornare lentamente alla sua impostazione minima
e in silenzio.
---
