Descrizione

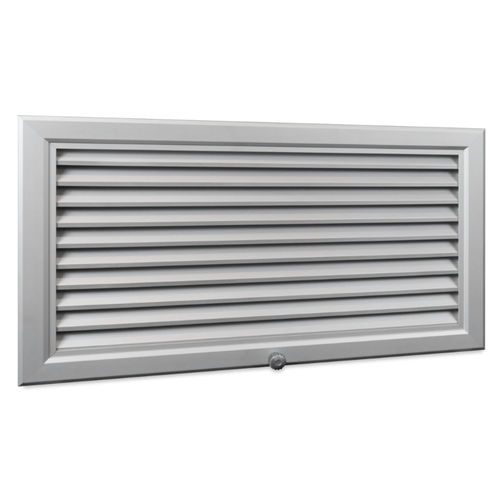

NOVA-F è una griglia rettangolare in alluminio non trasparente con lame fisse e una scatola in acciaio zincato. È adeguato per l'utilizzo in locali che richiedono una maggiore attenzione all'aspetto estetico ed è progettato per la filtrazione dell'aria estratta.
Design
Materiale utilizzato:
La griglia NOVA-F è realizzata con profili in alluminio con rivestimento eloxal o, se del caso, con finitura superficiale verniciata a polvere (RAL 9010 - bianco); altri tipi RAL sono disponibili su richiesta. La scatola è realizzata in acciaio zincato ed è dotata di uno schermo a rete. All'interno della scatola c'è uno spazio libero per un filtro (G4 di serie).
Tipo di lame:
Le lame della griglia sono fissate con un passo assiale di 20 mm, inclinate verso il basso con un angolo di 45°
Montaggio
La griglia NOVA-F può essere montata direttamente su un condotto rettangolare o su una parete utilizzando le viti nelle aperture della scatola d'acciaio. La griglia è fissata alla scatola con cerniere e può essere chiusa in modo sicuro con un pomello filettato. E' possibile avvitare la griglia direttamente sulla camera di raccordo. Per l'installazione a soffitto si consiglia di utilizzare viti a testa svasata (montaggio tipo "1").
Dimensioni e pesi
Peso
1kg
---
