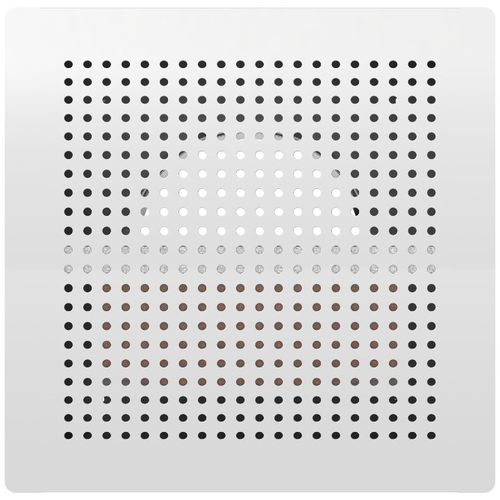

Diffusore acustico BOR-S

Descrizione BOR-S è stato sviluppato appositamente per fornire un'alimentazione d'aria priva di correnti d'aria e a basso rumore acustico dalle pareti posteriori di uffici, camere d'albergo e residenziali, ecc. Lo schema di flusso impedisce che il flusso d'aria cada nella zona occupata prima che abbia raggiunto una temperatura accettabile. È ammessa la differenza di temperatura massima ΔT 10K. BOR-S è adatto anche per sistemi VAV, in quanto lo schema di distribuzione viene mantenuto su tutta l'area di flusso. Il prodotto è attrezzato per la regolazione del flusso d'aria e la misurazione della messa in servizio. Design Il corpo di BOR-S è realizzato in acciaio zincato con una piastra frontale convessa di forma rettangolare con perforazione. La piastra frontale è rifinita nella verniciatura a polvere bianca standard (RAL 9010, Gloss 30). All'interno del corpo è fissata una tenda piatta regolabile. Dettagli tecnici Il diffusore è dotato di una tendina regolabile che modifica l'apertura effettiva del flusso d'aria e quindi regola il volume del flusso d'aria. Il meccanismo è mobile dall'esterno grazie a due orecchie in miniatura che scorrono in scanalature sulle pareti laterali del prodotto. Il movimento ha 8 posizioni fisse lungo il percorso definito dalle tacche nella scanalatura. Per la regolazione solo queste posizioni forniscono i parametri di rumore desiderati. Le posizioni intermedie devono essere evitate. Le tabelle 1 e 2 mostrano i fattori k del prodotto in ciascuna delle 8 posizioni fisse. L'utilizzo del corrispondente fattore K per la regolazione scelta insieme al ΔP misurato sul perno di misura (fianco) del prodotto fornisce i dati per un facile calcolo del flusso effettivo alla messa in servizio.dopo la messa in servizio il perno di misura deve essere chiuso.
