Ventilatore centrifugo RS
estrattorecanalizzabileindustriale

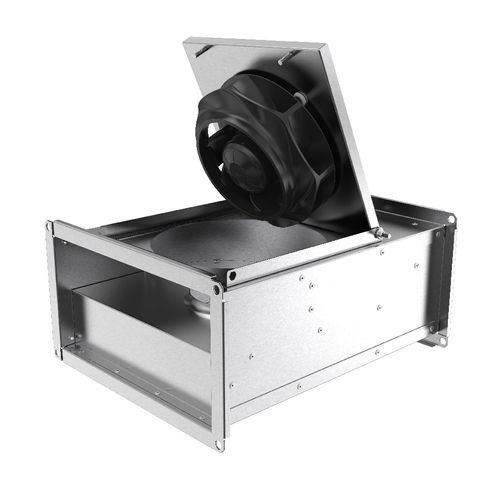

Ventilatore centrifugo - RS - Systemair - estrattore / canalizzabile / industriale
Ventilatore centrifugo - RS - Systemair - estrattore / canalizzabile / industriale
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
estrattore, centrifugo
Installazione
canalizzabile
Settore
professionale, industriale
Tipo di ambiente
da interno
Materiale
in acciaio galvanizzato
Colore
argentato
Altre caratteristiche
acustico, ad alte temperature
Portata d'aria

Min.: 0 m³/h
(0 ft³/h)

Max.: 8.755 m³/h
(309.179,9 ft³/h)

Livello sonoro

63 dB

Peso

55 kg
(121,25 lb)

Altezza

500 mm
(20 in)

Larghezza

800 mm
(31 in)

Lunghezza

Min.: 740 mm
(29 in)

Max.: 1.040 mm
(41 in)

Potenza

1.177 W

Descrizione

Panoramica
  • Ventilatore da canale rettangolare della serie RS per immissione ed estrazione aria in impianti HVAC industriali e commerciali. Progettato per applicazioni ad alto portata con opzioni di isolamento acustico e termico.
  • Variante isolata disponibile (RSI) con 50 mm di lana di roccia per isolamento acustico e termico.
  • Disponibile con motori a rotore esterno AC o EC ad alta efficienza, idonei per 50 Hz e 60 Hz.
  • Design che facilita la manutenzione con sportello di servizio inclinabile; installazione possibile in qualsiasi posizione.


Caratteristiche principali
  • Involucro: lamiera d'acciaio zincata, classe di corrosione C3. La variante RSI isolata include 50 mm di isolamento acustico/termico. Il coperchio di servizio supporta l'unità ventilatore per una facile rimozione e pulizia. Cassetta morsettiera esterna, grado di protezione IP54.
  • Girante: girante radiale a singola aspirazione con pale curve all'indietro, composito rinforzato in fibra di vetro; bilanciamento dinamico (VDI 2060, G 6.3) e accoppiata a motori a rotore esterno.
  • Motori: tipologie AC o EC a rotore esterno. Le varianti EC includono protezione elettronica integrata, protezione contro il bloccaggio e avviamento morbido; molte varianti EC offrono potenziometro (0–10 V) e segnali Modbus/allarme. I motori AC possono avere contatti termici (TK) o richiedere protezione esterna. Opzioni di controllo: regolatori a passi, regolazione continua o convertitori di frequenza (accessori).
  • Installazione: flange rettangolari di ingresso/uscita (standard PG20). Si raccomanda l'uso di connessioni flessibili per evitare il trasferimento delle vibrazioni alle condotte. Adatto per installazione interna e per temperature di esercizio elevate secondo le specifiche.


Certificazioni e sostenibilità
  • Conforme a ErP / Ecodesign (requisiti 2018).
  • Dichiarazioni ambientali di prodotto (EPD) disponibili per i prodotti RS correlati.
  • Inserito nei programmi Systemair di sostenibilità / Green Ventilation e nelle valutazioni regionali di prodotto ove applicabile.


Specifiche tecniche
  • Nome articolo: RS 60-35 EC sileo
  • Numero articolo: #77064
  • Serie / modello: serie RS
  • Tipo di motore: EC (varianti AC disponibili)
  • Tensione nominale: 230 V
  • Frequenza: 50 Hz (varianti adatte 60 Hz)
  • Fasi: 1~
  • Potenza assorbita nominale: 524 W (0,524 kW)
  • Corrente nominale: 2,29 A
  • Velocità girante: 1941 rpm
  • Portata massima: max. 4.388 m³/h
  • Temperatura massima aria trasportata: 60 °C (anche in controllo della velocità)
  • Rendimento ventilatore (dati ErP): 58,9 %
  • Pressione sonora (a 3 m, 20 m² Sabin): 58 dB(A)
  • Protezione / grado di involucro motore: IP55
  • Classe d'isolamento motore: F
  • Dimensioni (collegamento condotta ingresso/uscita H x W): 350 x 600 mm
  • Peso tipico: 25,8 kg
  • Tipo di collegamento condotta: Rettangolare (flange standard PG20)
  • Accessori consigliati: connessioni flessibili, filtri, riscaldatori/raffreddatori, serrande, telai di montaggio, accessori elettrici (convertitori di frequenza, dispositivi di protezione motore)
  • Conformità ErP: ErP 2018; categoria unità: NRVU; tipo unità: UVU; azionamento: VSD integrato; recupero calore: nessuno
