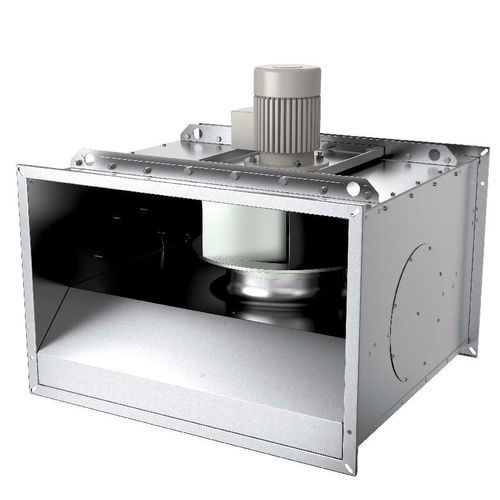

Ventilatore centrifugo BKF

estrattore di fumocanalizzabiledi condotti

Panoramica
La linea BKF di ventilatori per condotti rettangolari a doppio impiego è progettata per la ventilazione giornaliera e l'estrazione di fumo e calore in emergenza. Adatta per uso professionale, commerciale e residenziale. Certificata per l'estrazione di fumo (EN 12101-3) e in grado di estrarre gas a 400 °C per 120 minuti, supportando al contempo il funzionamento continuo a temperature elevate per la ventilazione normale.

Vantaggi chiave

• Robusto: Involucro in acciaio rivestito zinco‑magnesio e motore posizionato fuori dal flusso d'aria per facilitare ispezione e ridurre il rischio di incrostazioni.
• Efficiente: Motori con flangia IEC (alta efficienza) combinati con una girante a pale rivolte all'indietro in acciaio per un buon rendimento complessivo.
• Alte prestazioni: Estrazione di fumo e calore certificata F400 (400 °C/120 min); funzionamento continuo fino a 120 °C per uso quotidiano.
• Design a doppio impiego: Utilizzabile sia per ventilazione quotidiana sia per estrazione di fumo/calore in emergenza, consentendo percorsi di fuga privi di fumo e l'estrazione di gas pericolosi.

Costruzione e materiali

• Carcassa: Acciaio rivestito zinco‑magnesio (ZM).
• Girante: Girante a pale rivolte all'indietro in acciaio zincato o pre-zincato.
• Motore: Motori monogiri IE2 o a due velocità (le note di pagina citano anche IE3 per alcune configurazioni). Motore posizionato fuori dal flusso d'aria. Protezione motore integrata PTC in serie.
• Collegamento condotto: Collegamenti con flangia rettangolare.

Funzionamento e comandi

• Classe fuoco: 400 °C / 120 min (F400) secondo EN 12101-3 per l'estrazione di fumo.
• Ventilazione continua: classificato per il trasporto continuo di aria fino a 120 °C.
• Controllo della velocità: Per motori monogiri utilizzare un convertitore di frequenza con filtro lato motore appropriato (sine o du/dt). Quando utilizzato in scenari di incendio, i convertitori devono essere bypassati o protetti per garantire la funzione in caso di incendio (vedere le istruzioni del prodotto).
• Installazione: Possibile in tutte le posizioni; installare all'esterno dell'edificio o all'interno (fuori dalla zona di incendio) in locali ben ventilati. Profondità della flangia di collegamento indicata: 30 mm.

Prestazioni e acustica (valori selezionati)
Prestazioni (configurazione di esempio 400V 3~ 50Hz - 4 poli - Y (Stella)):
Portata aria (max): 2,632 m³/h
Velocità girante: 1,451 rpm
Potenza assorbita: 315 W (0.315 kW)
Corrente assorbita: 1 A
Corrente di spunto: 4.4 A

Acustica (esempi):
LwA Entrata (volume di misura 0.3 m³/s): 58 dB(A)
LwA Uscita (volume di misura 0.3 m³/s): 69 dB(A)
Pressione sonora a 3 m (20 m² Sabin): 58 dB(A)

Certificazioni e documentazione

• Classificazione e prove in caso d'incendio secondo EN 12101-3 (F400 / 120 min) per l'estrazione di fumo.
• Il prodotto dispone di documentazione correlata inclusi dichiarazioni di prestazione, certificati e dichiarazioni di conformità (consultare la sezione documenti prodotto).

Applicazioni

• Estrazione di fumo e calore in emergenza
• Ventilazione ed estrazione quotidiana in impianti commerciali e residenziali
• Utilizzo dove siano richieste vie di fuga sicure ed estrazione di gas nocivi

Caratteristiche / specifiche tecniche

• Serie: BKF
• Nome articolo: BKF 315D4-6-XL/F400
• Numero articolo: #95689
• Tensione (nominale): 400 V
• Frequenza: 50 Hz
• Fasi: 3~
• Collegamento circuito motore: Y (stella)
• Potenza assorbita: 315 W (0.315 kW)
• Corrente di spunto: 4.4 A
• Corrente assorbita (nominale): 1 A
• Velocità girante: 1451 rpm
• Portata aria (max): 2,632 m³/h
• Temp. max dell'aria trasportata (120 min): 400 °C
• Temp. dell'aria trasportata (continuo): max. 120 °C
• Protezione / classe d'involucro motore: IP55
• Classe d'isolamento: F
• ErP: Non pertinente per ErP
• Peso: 51 kg
• Tipo di collegamento condotto: Rettangolare
• Tipo di motore: AC (monogiri IE2 o a due velocità; IE3 citato per alcune configurazioni)
