Descrizione

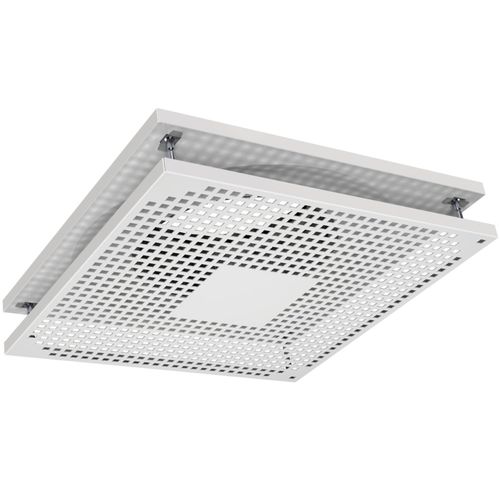

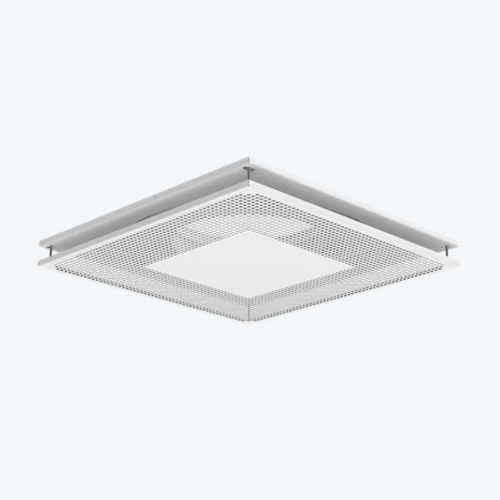

TSO è un diffusore quadrato forellinato completo di imbocco, può essere abbinato al plenum THOR (accessorio).
Funzione
TSO è un diffusore idoneo sia in mandata che in ripresa per l'installazione a soffitto. Ha una piastra frontale forellinata i imbocco di connessione dotato di guarnizione in gomma testata per la tenuta all'aria. TSO ha un elevato valore di induzione e può operare con una differenza massima di temperatura dell'aria ΔT 10 K. Per limitare il lancio è possibile prevedere, come accessorio, uno schermo interno SSO.
Design
TSO è realizzato in acciaio con finitura verniciata a polvere bianca (RAL 9010-30) ed è disponibile nelle seguenti dimensioni: ø 100, ø 125, ø 160, ø 200, ø 250, ø 315 e ø 400.
Come usare per l'aria di scarico
Questo dispositivo può essere utilizzato per l'aria di scarico.
Fissaggio
Il diffusore è installato direttamente a canale e fissato con rivetti. Se il diffusore è montato con plenum THOR, è necessario avere un tratto rettilineo lungo 4 volte il diametro del condotto davanti al plenum.
Dimensioni e pesi
Peso
1,7kg
