Descrizione

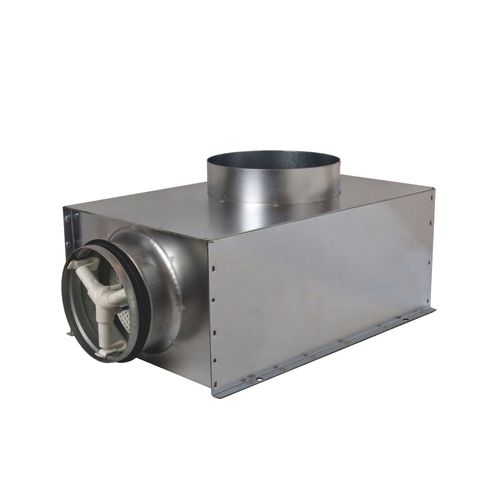

Il plenum THOR viene utilizzato unitamente a un diffusore d'aria per diminuire la pressione, equilibrare la portata d'aria e assicurare un'attenuazione del livello sonoro così come per misurare e regolare la portata d'aria. Il plenum THOR può essere utilizzato sia per aria di mandata che per aria di estrazione.
Design
Il plenum THOR è realizzato in lamiera di acciaio zincato a caldo con raccordi completi di guarnizione di tenuta in gomma collaudata per la massima ermeticità.
Tipo di fissaggio
Fissaggio a baionetta con guarnizione di tenuta, serranda Zeus inclusa.
Isolamento acustico con Aifelt spessore 14mm su quattro lati (eccetto lati di ingresso e uscita aria). Per assicurare una corretta regolazione occorre prevedere un tratto di canale di mandata rettilineo prima del plenum, di lunghezza non inferiore a 4 volte il diametro del canale. La serranda e il dispositivo di misurazione della portata sono rimovibili. Il fattore K per la regolazione è indicato sulla serranda stessa e anche nella guida per la regolazione intitolata "fattori K".
Serranda Zeus
La serranda di regolazione Zeus contiene le prese di pressione DOP per la misura della pressione differenziale attraverso un strumento portatile. La serranda può essere regolata tramite cavo attivo.
Dimensioni e pesi
Peso
2,5kg
