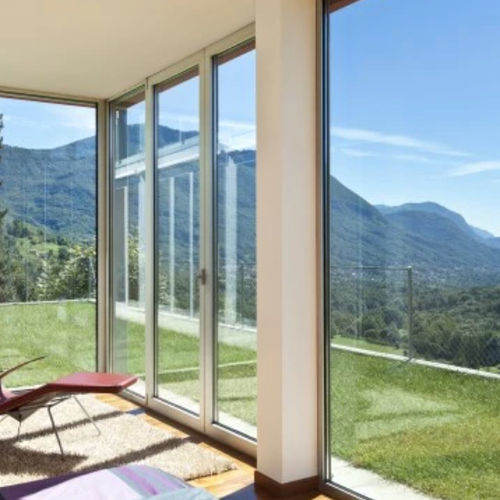

Pannello in vetro laminato ŞIŞECAM SAFEPROTEC

floattrasparenteper porta

Nome del prodotto Şişecam SafeProtec (vetro stratificato Şişecam) Panoramica Il vetro è un materiale fragile e il vetro float standard ha una bassa resistenza agli urti. L'aumento dello spessore del vetro migliora la resistenza agli urti, ma non elimina il rischio di lesioni causate dalla rottura del vetro. Şişecam SafeProtec riduce al minimo i rischi causati dalla rottura del vetro, mantenendo i pezzi in posizione in caso di rottura. Principali vantaggi

• Minimizzazione del rischio di lesioni in caso di incidenti causati da persone che colpiscono il vetro.
• Sicurezza contro gli impatti esterni; prevenzione/ritardo dell'ingresso in caso di attacchi e tentativi di furto con strumenti come pietre e bastoni.
• Contributo all'isolamento acustico.
• Blocco dei raggi ultravioletti (UV), che causano lo scolorimento di oggetti e tessuti, del 96-99%.
• Può essere utilizzato in unità di vetro isolante (Isıcam), fornendo sicurezza e isolamento termico.
• Şişecam SafeProtec con rivestimento Low-E fornisce un efficace controllo del calore.

Aree di utilizzo Il codice di condotta relativo ai vetri di sicurezza è incluso nello standard TSE 13433. L'uso di Şişecam SafeProtec è una buona soluzione per la sicurezza dove la rottura del vetro rappresenta un pericolo.

• Vetri fino a 80 cm dal pavimento
• Vetri che proseguono ininterrottamente dal pavimento al soffitto
• Vetri di porte in vetro e di porte laterali in vetro
• Vetri di testa

Applicazioni tipiche

• Vetrine di negozi
• Vetri di tetti e soffitti
• Sparavento
• Railings
• Vetri divisori interni
• Espositori di musei
• Filiali bancarie
• Ospedali (in particolare cliniche psichiatriche)
• Attraversamenti a traffico intenso
• Saloni e strade
• traffico pesante
• Scuole
• Asili nido
• Stazioni di polizia e stabilimenti militari
• Complessi sportivi con attività intensa

Metodo di produzione Şişecam SafeProtec è prodotto combinando due o più lastre di vetro sotto calore e pressione con l'aiuto di speciali intercalari in polivinilbutirrale (PVB). Dimensioni e spessore (PVB / spessore PVB / spessore vetro / dimensioni standard / tolleranze di spessore) Tipo di PVB | Spessore PVB (mm) | Spessore vetro (mm) | Dimensioni standard (mm) | Tolleranze di spessore (mm) Trasparente | 0,38 | 3+3 | 3210 x 2250 3210 x 2140 | 0,4 Trasparente | 0,76 | 3+3 | 3210 x 2500 3210 x 2140 | 0,4 Trasparente | 1,52 | 3+3 | 3210 x 6000 3210 x 2140 | 0,4 Trasparente | 0,38 | 4+4 | 3210 x 2250 3210 x 2140 | 0,4 Trasparente | 0,76 | 4+4 | 3210 x 2500 3210 x 2140 | 0,4 Trasparente | 1,52 | 4+4 | 3210 x 6000 3210 x 2140 | 0,4 Trasparente | 0,38 | 5+5 | 3210 x 2250 3210 x 2140 | ± 0,4 Trasparente | 0,76 | 5+5 | 3210 x 2500 3210 x 2140 | ± 0,4 Trasparente | 1,52 | 5+5 | 3210 x 6000 3210 x 2140 | ± 0,4 Trasparente | 0,38 | 6+6 | 3210 x 2250 3210 x 2140 | ± 0,4 Trasparente | 0,76 | 6+6 | 3210 x 2500 3210 x 2140 | ± 0,4 Trasparente | 1,52 | 6+6 | 3210 x 6000 3210 x 2140 | ± 0,4 Opaco (esempi) | 0,38 | 4+4 | 3210 x 2500 | 0,4 Opaco (esempi) | 0,38 | 5+5 | 3210 x 2500 | 0,4 Sicurezza / soluzioni e standard raccomandati Tabella: Soluzioni consigliate | Norme e test (oggetto rigido / test del pendolo / EN) SICUREZZA DELLA VITA: due lastre di vetro e un interstrato in PVB (≥ 0,38 mm). Protezione dalle lesioni: in caso di rottura, il PVB tiene insieme i pezzi. Norme/test: EN 356 (test di caduta di oggetti rigidi), EN 12600 (pendolo) Esempi di combinazione: 3+0,38+3 e 4+0,38+4; Classe di durata: 2(B)2. Due lastre di vetro e un interstrato in PVB (≥ 0,76 mm) per la protezione contro le cadute: P1A; esempi: 3+0,76+3, 4+0,76+4; classe 1(B)1. SICUREZZA DELL'IMMOBILE: Due lastre di vetro e PVB (≥ 0,76 mm) per la protezione contro gli attacchi e l'ingresso forzato; standard P1A/P2A; esempi: 3+0,76+3, 4+0,76+4, 5+0,76+5; riferimenti alla classificazione EN indicati nelle tabelle. Classi di durabilità secondo la norma EN 12600 (esempi di mappatura della combinazione in base alla classe, allo spessore del vetro e al peso) Combinazione SafeProtec | Classe di durabilità EN 12600 | Spessore del vetro (mm) | Peso (kg/m²) 3+0,38+3 | 2(B)2 | 6 | 15 4+0,38+4 | 2(B)2 | 8 | 19.74 5+0,38+5 | 1(B)1 | 10 | 24.8 6+0,38+6 | 1(B)1 | 12 | 29.8 8+0,38+8 | 1(B)1 | 16 | 39.7 3+0,76+3 | 1(B)1 | 7 | 15.5 4+0,76+4 | 1(B)1 | 9 | 20.24 5+0,76+5 | 1(B)1 | 11 | 25.3 6+0,76+6 | 1(B)1 | 13 | 30.3 8+0,76+8 | 1(B)1 | 17 | 40.2 10+0,76+10 | 1(B)1 | 21 | 50.2 Colori e modelli Şişecam SafeProtec può essere prodotto con vetro blu, verde, fumé, bronzo, turchese e fumé scuro e offre diverse opzioni di decorazione. Le varianti opache e con motivi garantiscono privacy e sicurezza senza compromettere la luce diurna. Qualità e conformità Şişecam SafeProtec ha il marchio CE ed è prodotto secondo i test per le classi di durata secondo TS EN 12600 e TS EN 356 in laboratori accreditati a livello internazionale, come richiesto dal relativo sistema di marcatura. Il taglio del vetro laminato - punti chiave Il vetro stratificato viene tagliato su un tavolo da taglio per vetro stratificato che taglia contemporaneamente dall'alto e dal basso, quindi rompe automaticamente l'alto e il basso. L'utilizzo di tavoli da taglio per vetro float per il vetro laminato è sconsigliato: il taglio su questi tavoli richiede tagli X/Y speciali e aumenta il rischio di rottura. Fattori di taglio importanti: lunghezza di taglio del ponte (3210-6000 mm), metodo di alimentazione, metodo di trasporto, inclinazione del tavolo, apparecchiatura di riscaldamento (onde medie a infrarossi), sensibilità della testa di taglio, lunghezza minima di taglio e apparecchiatura di rottura della parte superiore/inferiore. Utilizzare oli da taglio volatili o lavabili; non utilizzare cherosene. Pulire la polvere prima del taglio; le sporgenze del bordo del PVB vengono rimosse con la lama di taglio. Punti da considerare durante il taglio e l'immagazzinamento

• La pressione del diamante della taglierina inferiore deve essere superiore di 0,1-0,2 bar rispetto a quella della taglierina superiore.
• Le sbavature sulla linea di taglio indicano una pressione eccessiva su quel lato; ridurla.
• L'angolo del diamante della taglierina cambia con l'uso: sostituirlo se necessario.
• Regolare gradualmente i valori di pressione; ridurre prima a 0, attendere, quindi aumentare.
• Assicurarsi che i dischi a vuoto tengano fermo il vetro e che i dispositivi di misurazione premano saldamente.
• L'olio da taglio della testa inferiore deve essere dotato di un filtro per evitare intasamenti.
• Mantenere le ruote di rottura, i dischi a vuoto, le barre di rottura e le parti pneumatiche per evitare rotture involontarie.
• Mantenere pulite le resistenze di riscaldamento per evitare il surriscaldamento e le perdite di PVB.
• Mantenere il vetro stratificato al riparo dall'umidità e dalla temperatura; installarlo solo dopo il lavaggio e l'asciugatura completa se utilizzato come unità singola.

Caractéristiques / spécifications techniques

• Marchio: Şişecam
• Prodotto: Vetro stratificato di sicurezza (Şişecam SafeProtec)
• Temperato: No
• Tipi di intercalare PVB: opzioni trasparenti e opache
• Esempi di spessore PVB: 0.38 mm, 0,76 mm, 1,52 mm
• Combinazioni tipiche di laminazione: 3+3, 4+4, 5+5, 6+6, 8+8, 10+10 con varianti PVB (ad esempio, 3+0,38+3)
• Dimensioni standard dei pannelli: fino a 3210 x 6000 mm (varie combinazioni), dimensioni comuni: 3210 x 2250, 3210 x 2500, 3210 x 2140, 3210 x 6000
• Tolleranze di spessore esempio: ±0,4 mm (varia a seconda della combinazione)
• Blocco UV: 96-99%
• Standard: TS EN 12600, TS EN 356 (test di durata e sicurezza); marchio CE
• Classi di sicurezza / esempi: 2(B)2, 1(B)1 a seconda della combinazione
• Pesi: esempio 3+0,38+3 ≈ 15 kg/m²; 4+0,38+4 ≈ 19,74 kg/m²; 10+0,76+10 ≈ 50.2 kg/m²
• Colori disponibili: blu, verde, fumé, bronzo, turchese, fumé scuro
• Utilizzi: vetrate di sicurezza, protezione anticaduta, sicurezza della proprietà, isolamento acustico, esposizione museale, banche, ospedali, scuole, ringhiere, parabrezza, tetti/soffitti
