Pompa di calore aria-acqua AE125HCTPESEU

aria-ariaresidenzialeper installazione esterna

Panoramica

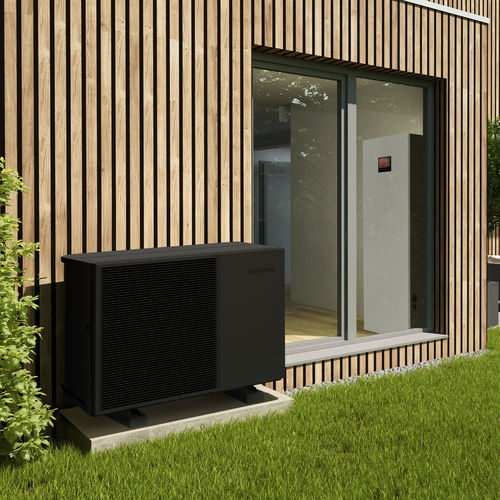

Quint Outdoor è un'unità esterna compatta di pompa di calore progettata per progetti residenziali per fornire riscaldamento e raffrescamento simultanei in applicazioni aria-aria e aria-acqua, con produzione di acqua calda sanitaria (ACS) opzionale. La finitura nera e le opzioni di installazione flessibili ne facilitano l'integrazione negli edifici moderni, offrendo una soluzione sistema unica per CVC e ACS.

Caratteristiche principali

• Riscaldamento e raffrescamento simultanei: supporta il raffrescamento tramite unità interne aria-aria e il riscaldamento tramite aria-acqua (a pavimento o radiatori) contemporaneamente da un'unica unità integrata.
• Cinque modalità operative: combinazioni di riscaldamento, raffrescamento e ACS, incluso funzionamento simultaneo e recupero di calore per ridurre la necessità di sistemi separati.
• Recupero di calore: cattura il calore estratto durante il raffrescamento aria-aria e lo convoglia al serbatoio ACS per ridurre il fabbisogno energetico dell'acqua calda.
• Capacità ad alta temperatura: refrigerante R32 e temperature di mandata acqua fino a 65 °C in condizioni specificate.
• Installazione flessibile: supporta molteplici configurazioni di unità interne; opzione ClimateHub per preassemblaggio; Hydro Unit murale compatibile con bollitori ACS di terzi; Control Kit per layout compatti.
• Sicurezza e conformità: rilevamento perdite, valvole di arresto e funzioni di allarme per soddisfare i requisiti A2L e semplificare l'installazione conforme.
• Prestazioni esterne migliorate: mantiene la capacità di riscaldamento a basse temperature esterne, supporta la produzione ACS in periodi caldi e la modalità notte riduce il rumore operativo fino a ~35 dB(A).
• Connettività smart: kit Wi‑Fi incluso e supporto SmartThings per controllo remoto, monitoraggio, programmazione e analisi consumi.

Applicazioni

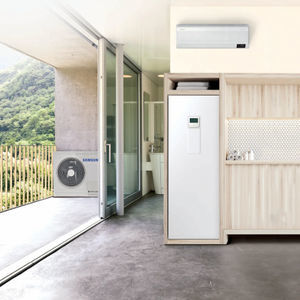

Quint Outdoor è pensato per nuove costruzioni e ristrutturazioni residenziali che richiedono una soluzione integrata per riscaldamento e raffrescamento simultanei aria-aria e aria-acqua, con produzione ACS opzionale e recupero di calore per migliorare l'efficienza.

Avvertenze / Note sulle prestazioni
Temperatura di mandata acqua fino a 65 °C quando la temperatura esterna è compresa tra -5 °C e 35 °C; le prestazioni effettive dipendono dalle condizioni del sito e dall'applicazione. Installatore certificato richiesto per la gestione del refrigerante e la conformità normativa. I miglioramenti di prestazione e rumorosità sono riferiti a gamme precedenti e dipendono dalle condizioni di prova/utilizzo.

Specifiche tecniche

• Modello: AE125HCTPESEU
• Capacità (Raffrescamento): 12,5 kW
• Capacità (Riscaldamento): 12,5 kW
• Capacità mostrata sulla pagina: 12,5 kW (altre capacità nella gamma: 16,0 kW)
• Alimentazione: 1 fase (varianti 3 fasi disponibili nella gamma)
• Modalità: Pompa di calore (A2W)
• Corrente assorbita: Raffrescamento 14,74 A; Riscaldamento 12,67 A
• Efficienza energetica: EER (Raffrescamento) 4,01 W/W; COP (Riscaldamento) 4,66 W/W
• Potenza assorbita: Raffrescamento 3,12 kW; Riscaldamento 2,68 kW
• Protezioni elettriche: MCA 32,0 A; MFA 35,2 A
• Ventilatore: Elica; Portata d'aria (Alto / Medio / Basso) circa 87 m³/min
• Refrigerante: R32 (contiene gas fluorurati a effetto serra, GWP = 675)
• Carica in fabbrica: 2,70 kg (fabbrica), equivalente 1,82 tCO2e
• Metodo di controllo: EEV incluso
• Scambiatore acqua: Piastra saldata; volume d'acqua interna 1,008 L
• Temperatura di mandata: Riscaldamento 15–65 °C; Raffrescamento 5–25 °C
• Intervalli di funzionamento: A2W Riscaldamento -25–43 °C; A2W Raffrescamento 10–46 °C; ACS -25–43 °C; A2A Riscaldamento -25–24 °C; A2A Raffrescamento 10–46 °C
• Rumore: Pressione sonora 49 dB(A); Potenza sonora 62 dB(A); modalità notte ~35 dB(A)
• Dimensioni / Peso (unità esterna): Peso netto 126,5 kg; Dimensioni nette (L×A×P) 1270 × 850 × 500 mm
• Funzionalità smart: Kit Wi‑Fi incluso; supporto SmartThings (controllo remoto, monitoraggio, programmazione)
