Scaldacqua elettrico AE200TNWTEH/EU

integratoverticaleper applicazioni fotovoltaiche

Panoramica

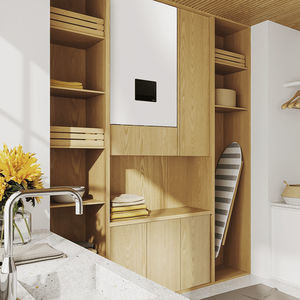

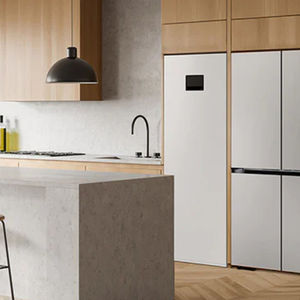

Il TDM Plus ClimateHub è un'unità idro con serbatoio integrato (tipo split) progettata come soluzione compatta a pompa di calore per acqua calda sanitaria (ACS) e riscaldamento. Integra un kit idro/di controllo con un serbatoio di grande capacità e le tubazioni associate, consentendo l'installazione in spazi ridotti come cucine o lavanderie. Capacità disponibili: 200 L (standard) e 260 L (opzione). Varianti monofase fornite.

Vantaggi chiave e caratteristiche

• Ingombro compatto per facilitare la movimentazione e l'installazione
• Unità idro integrata che combina componenti idraulici e serbatoio ACS
• Pronto per integrazione PV e Smart Grid
• Controllo touch intuitivo con supporto multilingue
• Kit Wi‑Fi opzionale per controllo e monitoraggio remoto tramite Samsung SmartThings (kit Wi‑Fi ordinabile separatamente)
• Modalità silenziosa a 4 livelli per funzionamento a basso rumore

Installazione semplice e controllo comodo
Le serie ClimateHub Mono, Split e TDM Plus sono progettate per ridurre lo spazio richiesto e semplificare la manutenzione. Il controller touch offre display a colori luminoso, regolazioni della temperatura, monitoraggio energetico, impostazione estate e diagnostica rapida degli errori. Impostazioni di temperatura indipendenti per zona supportano l'uso efficiente di radiatori e riscaldamento a pavimento. Lingue del controller: inglese, tedesco, francese, italiano, spagnolo, polacco, portoghese, olandese, greco, ceco, slovacco, finlandese, svedese, norvegese, danese e lituano.

Connettività intelligente
Con il kit Wi‑Fi opzionale (ordinabile separatamente), gli utenti possono controllare e monitorare da remoto fino a 16 unità interne tramite l'app Samsung SmartThings. È richiesta connessione Wi‑Fi e account SmartThings. Compatibile con iOS 10.0 o versioni successive e Android 5.0 o versioni successive.

Funzionamento silenzioso
La modalità silenziosa a 4 livelli offre riduzioni di rumore selezionabili (circa -3 dB(A), -5 dB(A), -7 dB(A)) o mantiene livelli sonori fino a 35 dB(A) a seconda del modello di unità esterna e delle condizioni operative. I livelli sonori effettivi variano in base alla capacità e alle condizioni ambientali.

Specifiche tecniche

• Modello (denominazione commerciale): AE200TNWTEH/EU

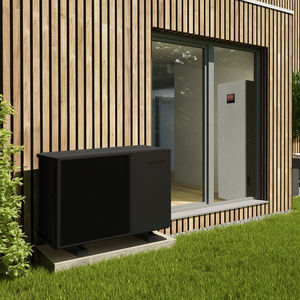

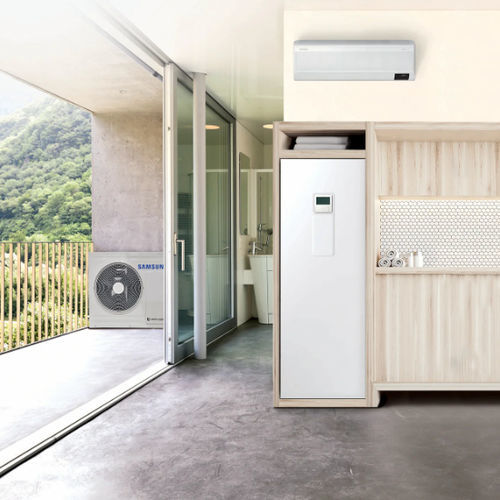

• Tipo: Tipo split, unità idro con serbatoio integrato
• Modalità: Pompa di calore (A2W)
• Capacità serbatoio disponibili: 200.0 L (selezionato); 260.0 L (opzione)
• Alimentazione disponibile: 1 Fase (selezionato)
• Alimentazione (unità interna): 220~240 V, 50 Hz, 1 Φ
• Corrente in ingresso: Raffreddamento: 0.9 A; Max Raffreddamento 1): 0.9 A; Riscaldamento: 0.9 A; Max Riscaldamento 2): 22.7 A
• Potenza (nominale): Raffreddamento 8.7 kW; Max Raffreddamento 8.7 kW; Riscaldamento 9.0 kW; Max Riscaldamento 9.0 kW
• Elettrico: MCA (corrente minima circuito) 22.7 A; MFA (fusibile massimo) 28.4 A
• Assorbimento: Raffreddamento 1) 0.2 kW; Max Raffreddamento 1) 0.2 kW; Riscaldamento 2) 0.2 kW; Max Riscaldamento 2) 5.2 kW
• Collegamenti tubazioni refrigerante (split): Tipo: Flare nut; Tubo liquido Ø: 9.52 mm; Tubo gas Ø: 15.88 mm
• Collegamenti tubazioni riscaldamento: Tipo: Tubo dritto; Tubo liquido Ø: 28 mm; Tubo gas Ø: 28 mm
• Collegamenti tubazioni ACS: Tipo: Tubo dritto; Tubo liquido Ø: 22 mm; Tubo gas Ø: 22 mm
• Profilo carico acqua calda dichiarato: L
• Classe efficienza energetica (scaldacqua): A+
• Volume nominale serbatoio ACS: 200 L
• Volume netto serbatoio ACS: 194 L
• Materiale serbatoio ACS: SUS 316L (acciaio inossidabile)
• Pressione max acqua serbatoio ACS: 10 bar
• Temperatura max acqua serbatoio ACS: 70 °C
• Resistenza immersa (booster): 3 kW
• Isolamento serbatoio: Schiuma PU
• Opzioni scaldatore di backup: 2 kW (standard), 4 kW / 6 kW (opzionali)
• Fusibile termico scaldatore backup: 75 (93) °C
• Dispositivi di sicurezza: Valvola di sfiato pressione 2.9 bar; Sensore di portata: ○ (5~60 LPM); Valvola di sicurezza temperatura e pressione (serbatoio): 7 bar, 90 °C
• Termostato (resistenza immersa): Temp. normale (impostazione di fabbrica) 80 °C; Intervento manuale 90 °C; Accensione automatica 15±3 °C
• Volume interno vaso di espansione: 8 L; Pressione di esercizio: 0.3 MPa
• Pompa primaria: Tipo BLDC Inverter; Pressione statica max.: 9.5 mAq
• Scambiatore di calore acqua: Tipo a piastra brasata; Volume interno: 1.01 L (lato acqua) / 0.98 L (lato refrigerante)
• Classe IP: IPX1
• Rumorosità: Pressione sonora 29 dBA; Potenza sonora 43 dBA
• Peso netto unità interna: 137 kg
• Dimensioni unità interna (LxAxP): 595 x 1.800 x 700 mm
• Intervalli di temperatura di funzionamento: Raffreddamento 10 ~ 46 °C; Riscaldamento -25 ~ 35 °C; Acqua calda sanitaria -25 ~ 43 °C
• Temperatura acqua in uscita: Riscaldamento 15 ~ 55 °C; Raffreddamento 5 ~ 25 °C
• Funzioni smart (integrate): WiFi integrato: N/A; Bluetooth: N/A; Kit WiFi: N/A (kit WiFi disponibile come accessorio opzionale)
• Connessione app: Supporto SmartThings: N/A (richiede kit WiFi opzionale)
