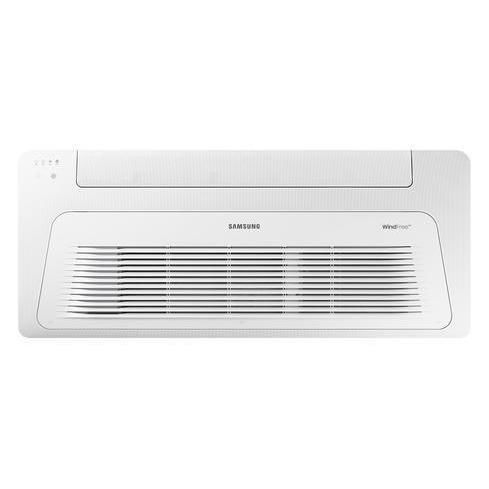

Ventilo-convettore a soffitto AG026TN1DKH/EU

a cassetta

Panoramica
Con un'altezza di soli 135 mm, la WindFree™ cassette 1‑via è un'unità fan coil compatta e leggera, adatta all'installazione in controsoffitti a basso ingombro. Il profilo sottile agevola l'installazione e la manutenzione in spazi ridotti.

Identificatori prodotto
Modello: AG026TN1DKH/EU
Capacità (visualizzata a pagina): 2,6 kW
Capacità disponibili: 2,6 kW, 3,2 kW, 4,2 kW
Alimentazione: monofase

Caratteristiche principali

• WindFree™ Technology: l'aria viene distribuita attraverso 13.000 micro‑fori nel pannello per generare un flusso d'aria delicato e senza correnti, creando “aria immobile”.
• Smart Comfort Operation: sensori integrati di umidità e temperatura monitorano continuamente le condizioni e cambiano automaticamente la modalità per mantenere i parametri impostati.
• Pannello di purificazione aria (opzionale): filtrazione in tre fasi (prefiltro, filtro deodorante, filtro PM1.0) per trattenere polveri grossolane, ridurre odori e catturare particelle ultrafini; il filtro PM1.0 inattiva alcuni tipi di batteri (secondo il rapporto Intertek citato).
• Smart Control: compatibile con Samsung SmartThings (richiede WiFi Kit MIM‑H04EN, connessione Wi‑Fi e account SmartThings) per controllo remoto, programmazione e monitoraggio consumi.
• Telecomando SolarCell (opzionale): ricarica solare senza batteria con opzione di ricarica rapida USB‑C e display OLED; la batteria interna completamente carica può durare fino a due anni in condizioni tipiche.
• Pompa di scarico: pompa di scarico integrata (alzata maxima / portata: 1200 / 400).

Dettagli purificazione aria

• Prefiltro: cattura polveri più grossolane per proteggere l'unità.
• Filtro deodorante: riduce alcuni odori (disponibile sui modelli WindFree cassette 1‑via).
• Filtro PM1.0: cattura polveri ultrafini (PM1.0) e inattiva alcuni tipi di batteri raccolti sul filtro (secondo il rapporto Intertek citato).

Funzioni WindFree™ / Comfort

• Senza correnti fredde: WindFree Cooling disperde l'aria tramite micro‑fori per creare aria immobile con correnti minime.
• Sensore di umidità: il valore dell'umidità è disponibile durante l'operazione WindFree™ e in modalità Dry tramite l'app SmartThings.
• Rilevatore di movimento opzionale e supporto SmartThings opzionale a seconda della configurazione.

Tabella rappresentativa specifiche (righe di confronto mostrate a pagina)
Capacità Freddo (kW) Raffreddamento (Nominale): 6.0 - 7.2 - 9.0 - 10 | 6.0 - 7.2 - 9 - 10 | 2.6 - 3.0 - 4.2
Capacità Caldo (kW) Riscaldamento a +7°C: 7.3 - 8.5 - 10 - 10.7 | 7.3 - 8.5 - 10 ; 10.7 | 2.9 - 3.4 - 5.0
Dimensioni Unità interna (L x A x P): 947 x 281 - 365 x 947 | 840 x 204 - 246 x 840 | 970 - 1200 x 235 - 138 x 410 - 450
Peso (Kg) Gamma unità interna: 21 - 25 | 15,5 - 18 | 10,1 - 14

Specifiche tecniche

• Tipo: JSF1
• Nome modello (Unità interna): AG026TN1DKH/EU
• Alimentazione (Unità interna) [Φ, #, V, Hz]: 1,2,220~240,50/60
• Modalità sistema: HEAT PUMP
• Capacità (Raffreddamento [kW]): 2,60 kW
• Capacità (Riscaldamento [kW]): 2,90 kW
• Assorbimento (Raffreddamento 1): 0,027 kW
• Assorbimento (Riscaldamento 2): 0,027 kW
• Corrente (Raffreddamento): 0,14 A
• Corrente (Riscaldamento): 0,14 A
• Tipo ventilatore: Ventilatore a flusso trasversale
• Motore (Potenza) [W]: 27,0 W
• Portata d'aria (Raffreddamento) [CMM]: 6,8 / 5,8 / 4,9 CMM
• Scambiatore lato acqua - Portata (Raffreddamento) [LPM]: 7,5 LPM
• Scambiatore lato acqua - Portata (Riscaldamento) [LPM]: 8,4 LPM
• Scambiatore lato acqua - Perdita di carico (Raffreddamento): 23,0 kPa
• Scambiatore lato acqua - Perdita di carico (Riscaldamento): 28,0 kPa
• Connessioni tubazioni - Tubo liquido (Ø, mm): 20A mm
• Connessioni tubazioni - Tubo liquido (Ø, pollici): PF 3/4
• Connessioni tubazioni - Tubo gas (Ø, mm): 20A mm
• Connessioni tubazioni - Tubo gas (Ø, pollici): PF 3/4
• Connessioni tubazioni - Tubo di scarico (Ø, mm): VP20 (OD26, ID20) mm
• Cablatura campo - Conduttore alimentazione: 1.5 ~ 2.5
• Cablatura campo - Cavo trasmissione: 0.75 ~ 1.50
• Pressione sonora (Alto / Medio / Basso) [dB(A)]: 33 / 31 / 29 dBA
• Potenza sonora: 50 dBA
• Dimensioni esterne (Unità interna) - Peso netto (kg): 10,1 kg
• Dimensioni esterne (Unità interna) - Dimensioni nette (LxAxP) (mm): 970 * 135 * 410 mm
• Pannello - Nome modello: PC1NWSMAN (Normal) / PC1NWFMBN (WindFree)
• Pannello - Peso netto (kg): 5,5 / 4,3 kg
• Pannello - Peso di spedizione (kg): 7,2 / 6,6 kg
• Pannello - Dimensioni nette (LxAxP) (mm): 1198 * 25 * 500 / 1198 * 35 * 500 mm
• Pannello - Dimensioni di spedizione (LxAxP) (mm): 1262 * 122 * 566 / 1262 * 122 * 566 mm
• Accessori aggiuntivi - Pompa di scarico: Integrata
• Accessori aggiuntivi - Pompa di scarico Alzata max./Portata: 1200 / 400
• Smart - Kit WiFi: N/A
• Connettività app - Supporto SmartThings: N/A
