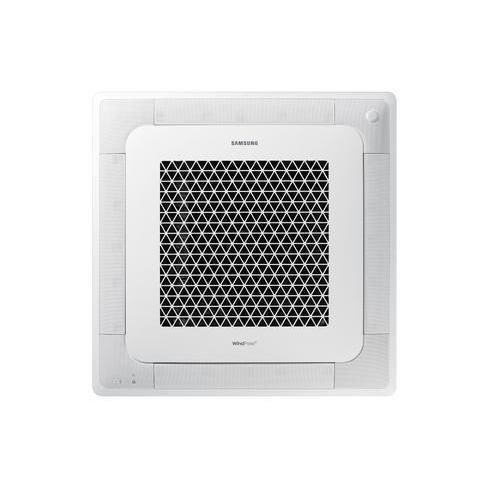

Ventilo-convettore a soffitto AG060AN4DKH/EU

ad incassoa cassetta

Panoramica

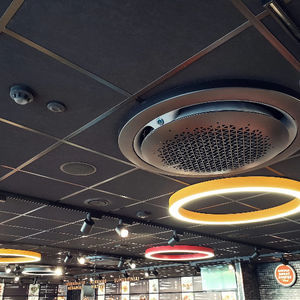

La cassetta 4 vie FCU WindFree™ è un'unità da controsoffitto progettata per installazioni incassate in interni commerciali e residenziali. Fornisce climatizzazione graduale senza correnti d'aria e un profilo discreto adatto a ristoranti, uffici, negozi e living.

Caratteristiche

• Tecnologia WindFree™ — La cassetta 4 vie 900 x 900 WindFree distribuisce l'aria attraverso 15.700 micro‑fori nel pannello per creare 'aria ferma', raffreddando gli ambienti progressivamente senza correnti fredde.
• Alette ottimizzate — Alette maggiorate (84 mm) estendono la portata di raffreddamento e migliorano la circolazione dell'aria per una distribuzione della temperatura più uniforme. Le alette sono smontabili e lavabili per semplificare la manutenzione.
• Autodiagnosi — La funzione di autodiagnosi fornisce codici di errore e indicatori LED per velocizzare l'individuazione dei guasti e ridurre i tempi di intervento.

Controlli

• Telecomando con SmartThings — Il controllo remoto tramite l'app SmartThings consente accensione/spegnimento, selezione modalità, programmazione e monitoraggio dei consumi (richiede kit Wi‑Fi e account/app SmartThings compatibile).
• Telecomando SolarCell (opzionale) — Telecomando SolarCell opzionale ricaricabile mediante pannello solare integrato (senza batterie usa e getta), con ricarica rapida USB‑C, ampio display OLED ed ergonomia migliorata.

Capacità disponibili & alimentazione
Capacità di raffreddamento disponibili: 6,0 kW, 7,2 kW, 9,0 kW, 10,0 kW. Alimentazione: monofase (220–240 V, 50/60 Hz).

Avvertenze

• 'Aria ferma' è definita come movimento dell'aria inferiore a 0,15 m/s (assenza di correnti fredde).
• I riferimenti comparativi sulle prestazioni si riferiscono ai precedenti modelli 4‑Way Cassette.
• Il controllo SmartThings richiede un kit Wi‑Fi e versioni OS mobili compatibili.

Specifiche tecniche

• Tipo: 4 WAY CASSETTE S
• Famiglia modelli: WindFree™ 4‑Way Cassette FCU
• Unità interna (esempio): AG060AN4DKH/EU
• Raffreddamento (nominale): 6,0 kW (disponibile: 6,0 / 7,2 / 9,0 / 10,0 kW)
• Riscaldamento (a +7 °C): 7,3 kW (altre varianti: 7,3 / 8,5 / 10 / 10,7 kW)
• Dimensioni (L x A x P): 947 x 281–365 x 947 mm (altra variante: 840 x 204–246 x 840 mm)
• Peso netto (unità interna): 21–25 kg (altre varianti: 15,5–18 kg)
• Alimentazione: 1, 220~240 V, 50/60 Hz
• Assorbimento: Raffreddamento 0,050 kW; Riscaldamento 0,050 kW
• Corrente assorbita: Raffreddamento 0,37 A; Riscaldamento 0,37 A
• Tipo di ventilatore: Turbo Fan; Potenza motore: 65,0 W
• Portata d'aria (Raffreddamento): 18,9 / 16,5 / 13,6 CMM
• Capacità direzionale del flusso d'aria: 360°
• Angolo delle alette: approssimativamente 34–87° a seconda della variante
• Colori: Nero & Bianco (alcune varianti: Bianco)
• WindFree: Sì
• Sensore di movimento: Opzionale
• Compatibilità SmartThings: Opzionale (richiede kit Wi‑Fi)
• Filtro PM1.0: Opzionale
• Scambiatore lato acqua — Portata (Raffreddamento/Riscaldamento): 17,5 LPM / 21,1 LPM
• Scambiatore lato acqua — Perdita di carico: Raffreddamento 27,0 kPa; Riscaldamento 37,3 kPa
• Collegamenti tubazioni: Tubo liquido Ø 20A mm (PF 3/4" ); Tubo gas Ø 20A mm (PF 3/4" ); Scarico VP25 (OD 32, ID 25) mm
• Cablaggio in campo: Cavo alimentazione 1,5–2,5 mm²; Cavo trasmissione 0,75–1,50 mm²
• Livello di pressione sonora (Alto/Medio/Basso): 37 / 33 / 30 dB(A)
• Potenza sonora: 56,0 dB(A)
