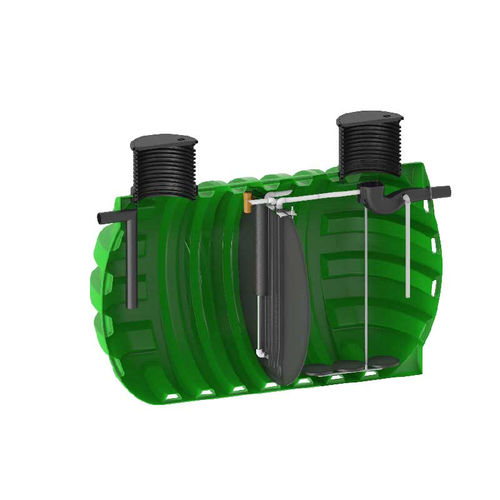

Micro impianto di depurazione di acque reflue VODALYS®

in polietilene PEin plasticacon pompa

Presentazione
Vodalys® è una microstazione a fanghi attivi che funziona con il processo SBR (Sequencing Batch Reactor). È progettata per trattare le acque reflue di abitazioni unifamiliari, strutture pubbliche (amministrazioni, scuole, ecc.), alberghi, ristoranti, campeggi e siti simili. Sistema fornito pronto all’uso, installazione molto semplice, collegamenti codificati per colore per evitare errori di montaggio.

Vantaggi principali

• Sistema pronto all’uso e di facile installazione.
• Modalità vacanze: tempi di ciclo SBR regolabili in base alle condizioni d’uso.
• Bassi costi di esercizio e manutenzione.
• Schermo LCD che indica le ore di funzionamento e allarmi in caso di mancanza di corrente.
• Certificato conforme alla norma europea EN12566.
• Elevata performance.
• Nessun componente meccanico o elettrico all’interno della vasca (componenti esterni facilmente sostituibili).

Elementi interni / componenti

• Coperchio (con elementi di accesso).
• Estensione telescopica.
• Ingresso e uscita dell’acqua trattata.
• Contenitore per il prelievo dei campioni.
• Serbatoio in PE con deflettore integrato.
• Diffusore circolare.
• Ventilatore per il reattore SBR.
• Pompe d’aria.
• Vasca di decantazione primaria (vasca di accumulo).

Tabella delle dimensioni
Volume [L] | EH | Codice | Dimensioni A x B x C [mm] | Coperchi [mm] | Portata massima in ingresso al giorno [m3/giorno] | Scheda tecnica
12.000 | 21 | 7200063790 | 3760 x 2300 x 2350-2850 | 2 x Ø600 | 3 | Vodalys-21_-Fiche-technique-FR.pdf
16.000 | 30 | 7200063760 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 5 | Vodalys-30-_-Fiche-technique-FR.pdf
16.000 | 40 | 7200063820 | 4840 x 2300 x 2350-2850 | 3 x Ø600 | 6 | Vodalys-40-_-Fiche-technique-FR.pdf
22.000 | 50 | 7200063830 | 6280 x 2300 x 2350-2850 | 3 x Ø600 | 8 | Vodalys-50-_-Fiche-technique-FR.pdf

Caratteristiche / specifiche tecniche

• Processo: SBR (Sequencing Batch Reactor) a fanghi attivi, coltura sospesa aerata.
• Applicazioni tipiche: abitazioni unifamiliari, strutture pubbliche, ospitalità, ristoranti, campeggi, ecc.
• Certificazione: conforme alla norma EN12566.
• Installazione: sistema fornito pronto all’uso; collegamenti codificati per colore (tubi di pressione dell’aria e connessioni di controllo codificate).
• Funzionalità operative: schermo LCD, registrazione delle ore di funzionamento, allarme per interruzione di corrente, regolazione dei tempi di ciclo (modalità vacanze).
• Manutenzione: componenti esterni facilmente sostituibili; bassi costi di esercizio e manutenzione.
• Nessun componente meccanico/elettrico all’interno della vasca.
• Varianti disponibili (riassunto):

  • Vodalys 21 EH — Volume 12.000 L — Codice 7200063790 — Portata max 3 m3/giorno — Dimensioni 3760 x 2300 x 2350-2850 mm — Scheda tecnica: Vodalys-21_-Fiche-technique-FR.pdf
  • Vodalys 30 EH — Volume 16.000 L — Codice 7200063760 — Portata max 5 m3/giorno — Dimensioni 4840 x 2300 x 2350-2850 mm — Scheda tecnica: Vodalys-30-_-Fiche-technique-FR.pdf
  • Vodalys 40 EH — Volume 16.000 L — Codice 7200063820 — Portata max 6 m3/giorno — Dimensioni 4840 x 2300 x 2350-2850 mm — Scheda tecnica: Vodalys-40-_-Fiche-technique-FR.pdf
  • Vodalys 50 EH — Volume 22.000 L — Codice 7200063830 — Portata max 8 m3/giorno — Dimensioni 6280 x 2300 x 2350-2850 mm — Scheda tecnica: Vodalys-50-_-Fiche-technique-FR.pdf
