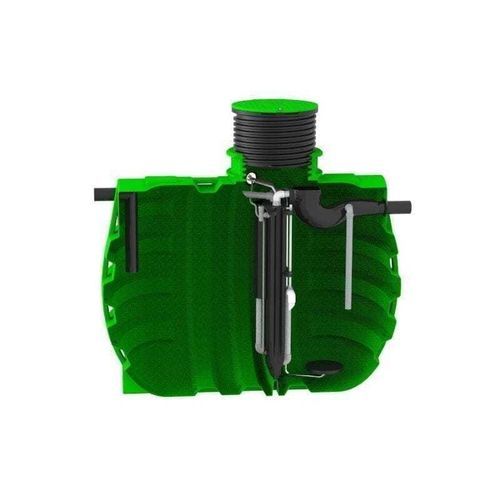

Micro impianto di depurazione di acque reflue VODALYS®

in HDPEin polietilene rotostampatocompatto

Presentazione
Vodalys è una microstazione a fanghi attivi che funziona secondo il processo SBR (Sequencing Batch Reactor). È progettata per il trattamento delle acque reflue di abitazioni unifamiliari e di piccole comunità (amministrazioni, scuole), nonché per alberghi, ristoranti, campeggi e altri piccoli insediamenti. L’unità è composta da un serbatoio monoblocco in PEHD rotostampato e da un quadro di controllo stagno. Sono disponibili tre modelli certificati (6, 10 e 14 EH) e il volume del serbatoio varia a seconda del modello.

Applicazioni

• Abitazioni unifamiliari
• Piccole comunità (amministrazioni, scuole…)
• Hotel e ristorazione
• Campeggi
• Altri piccoli esercizi che richiedono una soluzione di depurazione autonoma

Principali vantaggi

• Tecnologia SBR che garantisce elevate prestazioni di depurazione e risultati stabili nel tempo
• Serbatoio monoblocco in PEHD rotostampato, durevole e con lunga durata
• Ampio comparto di pretrattamento che riduce la frequenza degli svuotamenti
• Installazione compatta (risparmio di spazio) e posa possibile in falda o in zona allagabile
• Nessun elemento elettrico sommerso nel serbatoio → maggiore affidabilità
• Quadro di comando stagno e pronto all’uso che facilita la messa in servizio
• Basso consumo elettrico e costi di esercizio ridotti
• Manutenzione semplice
• Sistema di allarme/rilevamento integrato nell’automazione per segnalare guasti

Principali componenti

• Serbatoio monoblocco in PEHD rotostampato con deflettore integrato e ampio comparto di pretrattamento
• Quadro di comando stagno (porta stagna) per compressore e automazioni
• Diffusore/i d’aria (diffusore circolare), ventilatore del reattore (SBR) e pompe d’aria
• Ventilazione e dispositivi di trasferimento a venturi (nessuna apparecchiatura elettrica sommersa)
• Coperchio piano/pedonale ed elementi di elevazione telescopici per accesso
• Ricevitore per campionamento e altri accessori di manutenzione

Tabella dimensioni e dati principali
Volume [L] | EH | Codice | Dimensioni A x B x C [mm] | Peso [kg] | Portata massima in ingresso al giorno [m3/giorno] | Scheda tecnica (PDF) | Certificato CERIB
5000 | 6 | 7200079850 | 2450 x 1800 x 2050 – 2550 | 210 | 12 | Vodalys-6_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
8000 | 10 | 7200063770 | 2680 x 2300 x 2350 – 2850 | 350 | 23 | Vodalys-10_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg
12000 | 14 | 7200063790 | 3760 x 2300 x 2350 – 2850 | 450 | 30 | Vodalys-14_-Fiche-technique-FR.pdf | CERIB-Vodalys.jpg

Note aggiuntive
La gamma Vodalys è certificata e soddisfa i requisiti normativi per le microstazioni domestiche. Il dimensionamento deve essere effettuato in funzione del numero di equivalenti-abitante (EH) e delle caratteristiche del sito (permeabilità del terreno, presenza di roccia, rischio di allagamento, ecc.). Per progetti specifici (infiltrazione, studio di filiera), si consiglia di realizzare uno studio tecnico adeguato da parte di un ufficio di progettazione o di un professionista qualificato.

Caratteristiche tecniche / specifiche

• Processo: SBR (Sequencing Batch Reactor) – fanghi attivi, coltura aerata in sospensione
• Materiale serbatoio: PEHD rotostampato, monoblocco
• Modelli certificati: 6 EH, 10 EH, 14 EH
• Volumi (esempi): 5000 L (6 EH), 8000 L (10 EH), 12000 L (14 EH)
• Dimensioni (A x B x C): vedi tabella modelli
• Peso approssimativo: 210 kg (6 EH), 350 kg (10 EH), 450 kg (14 EH)
• Portata massima in ingresso/giorno: 12 m3/g (6 EH), 23 m3/g (10 EH), 30 m3/g (14 EH)
• Quadro di comando: stagno, porta esterna, pronto all’uso
• Manutenzione: accesso tramite coperchio/elemento telescopico, manutenzione semplice
• Installazione: posa in falda e in zona allagabile possibile (serbatoio omologato per queste condizioni)
• Consumo elettrico: ridotto (compressore e ausiliari in quadro esterno)
• Garanzie e certificazioni: possibilità di garanzie estese tramite rete di installatori certificati; certificato CERIB disponibile
