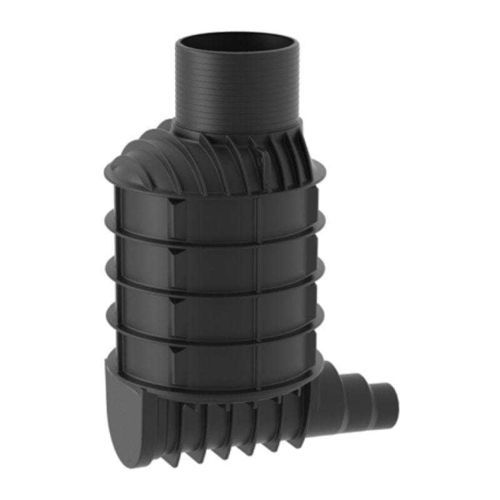

Pozzetto d'ispezione in PE 7600069730

Panoramica
Soluzione compatta, impermeabile e di facile installazione per infrastrutture fognarie affidabili.

Descrizione generale
I pozzetti sono prodotti mediante stampaggio rotazionale in polietilene (PE). Diametri disponibili: DN400, DN600, DN800 e DN1000. Altezze standard fino a 5 m; varianti DN1000 disponibili fino a 6 m in configurazioni specifiche. Caratteristiche: lunga durata, tenuta permanente, resistenza agli agenti esterni, peso ridotto e installazione rapida. Spessore parete tipico: 6–8 mm. Diverse configurazioni di base per il collegamento a differenti tipi di tubazioni.

Varianti del prodotto

• RoShaft DN1000 1/1 (ingresso singolo / uscita singola)
• RoShaft DN1000 3/1 (tre ingressi / una uscita; angoli d'ingresso comuni: 120°, 180°, 240°)
• Varie opzioni di diametro di collegamento in base al progetto e al tipo di tubo: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000

Pozzetto DN1000 1/1 — Descrizione
Il pozzetto DN1000 1/1 consente il collegamento a reti fognarie o di acque meteoriche con tubazioni di Ø250, Ø315 o Ø400. I collegamenti possono essere eseguiti con guarnizione d'ingresso e manicotto scorrevole, o secondo progetto con tubazioni nervate o altri tipi.

Dati tecnici e dimensioni DN1000 1/1

• 1250 mm — Ø250/315/400 — Codice: 7600069730
• 1500 mm — Ø250/315/400 — Codice: 7600069580
• 1750 mm — Ø250/315/400 — Codice: 7600069590
• 2000 mm — Ø250/315/400 — Codice: 7600069600
• 2250 mm — Ø250/315/400 — Codice: 7600069610
• 2500 mm — Ø250/315/400 — Codice: 7600069620
• 2750 mm — Ø250/315/400 — Codice: 7600069630
• 3000 mm — Ø250/315/400 — Codice: 7600069640
• 3250 mm — Ø250/315/400 — Codice: 7600069760
• 3500 mm — Ø250/315/400 — Codice: 7600069740
• 3750 mm — Ø250/315/400 — Codice: 7600069770
• 4000 mm — Ø250/315/400 — Codice: 7600069750
• 4250 mm — Ø250/315/400 — Codice: 7600069780
• 4500 mm — Ø250/315/400 — Codice: 7600069920
• 4750 mm — Ø250/315/400 — Codice: 7600069790
• 5000 mm — Ø250/315/400 — Codice: 7600069800
• 5250 mm — Ø250/315/400 — Codice: 7600069970
• 5500 mm — Ø250/315/400 — Codice: 7600069980
• 5750 mm — Ø250/315/400 — Codice: 7600069990
• 6000 mm — Ø250/315/400 — Codice: 7600070000

Dati tecnici e dimensioni DN1000 3/1

• 1250 mm — Ø250/315/400 — Codice: 760002100
• 1500 mm — Ø250/315/400 — Codice: 760002101
• 1750 mm — Ø250/315/400 — Codice: 760002102
• 2000 mm — Ø250/315/400 — Codice: 760002103
• 2250 mm — Ø250/315/400 — Codice: 760002104
• 2500 mm — Ø250/315/400 — Codice: 760002105
• 2750 mm — Ø250/315/400 — Codice: 760002106
• 3000 mm — Ø250/315/400 — Codice: 760002107
• 3250 mm — Ø250/315/400 — Codice: 760002108
• 3500 mm — Ø250/315/400 — Codice: 760002109
• 3750 mm — Ø250/315/400 — Codice: 7600021100
• 4000 mm — Ø250/315/400 — Codice: 7600021110
• 4250 mm — Ø250/315/400 — Codice: 7600021120
• 4500 mm — Ø250/315/400 — Codice: 7600021130
• 4750 mm — Ø250/315/400 — Codice: 7600021140
• 5000 mm — Ø250/315/400 — Codice: 7600021150
• 5250 mm — Ø250/315/400 — Codice: 7600021160
• 5500 mm — Ø250/315/400 — Codice: 7600021170
• 5750 mm — Ø250/315/400 — Codice: 7600021180
• 6000 mm — Ø250/315/400 — Codice: 7600021190

DN1000 1/1 — varianti con attacchi maggiori (esempi)

• 1250 mm — Ø500/600 — Codice: 7600058410
• 1500 mm — Ø500/600 — Codice: 7600058230
• 1750 mm — Ø500/600 — Codice: 7600058240
• 2000 mm — Ø500/600 — Codice: 7600058250
• 2250 mm — Ø500/600 — Codice: 7600058260
• 2500 mm — Ø500/600 — Codice: 7600058270
• 2750 mm — Ø500/600 — Codice: 7600058280
• 3000 mm — Ø500/600 — Codice: 7600058290
• 3250 mm — Ø500/600 — Codice: 7600058300
• 3500 mm — Ø500/600 — Codice: 7600058310
• 3750 mm — Ø500/600 — Codice: 7600058320
• 4000 mm — Ø500/600 — Codice: 7600058330
• 4250 mm — Ø500/600 — Codice: 7600058340
• 4500 mm — Ø500/600 — Codice: 7600058350
• 4750 mm — Ø500/600 — Codice: 7600058360
• 5000 mm — Ø500/600 — Codice: 7600058370
• 5250 mm — Ø500/600 — Codice: 7600058420
• 5500 mm — Ø500/600 — Codice: 7600058430
• 5750 mm — Ø500/600 — Codice: 7600058440
• 6000 mm — Ø500/600 — Codice: 7600058450

DN1000 1/1 — varianti con Ø800/1000 (esempi)

• 2000 mm — Ø800/1000 — Codice: 7600058120
• 2250 mm — Ø800/1000 — Codice: 7600058130
• 2500 mm — Ø800/1000 — Codice: 7600058140
• 2750 mm — Ø800/1000 — Codice: 7600058090
• 3000 mm — Ø800/1000 — Codice: 7600058160
• 3250 mm — Ø800/1000 — Codice: 7600058170
• 3500 mm — Ø800/1000 — Codice: 7600058180
• 3750 mm — Ø800/1000 — Codice: 7600058190
• 4000 mm — Ø800/1000 — Codice: 7600058100
• 4250 mm — Ø800/1000 — Codice: 7600056000
• 4500 mm — Ø800/1000 — Codice: 7600056010
• 4750 mm — Ø800/1000 — Codice: 7600056020
• 5000 mm — Ø800/1000 — Codice: 7600056030
• 5250 mm — Ø800/1000 — Codice: 7600056040
• 5500 mm — Ø800/1000 — Codice: 7600056050
• 5750 mm — Ø800/1000 — Codice: 7600056060
• 6000 mm — Ø800/1000 — Codice: 7600056070

Opzioni di collegamento e accessori

• Collegamenti per tubi PVC (vari diametri disponibili)
• Collegamento con guarnizione d'ingresso
• Manicotti scorrevoli (presa KG / slide coupler) per connessioni di uscita sicure
• Collegamenti saldati in PE e giunti PE‑a‑PVC
• Adattatori per tubi corrugati/nervati (hub adattatori)
• Tubi di collegamento integrati DN160 e DN200 in alcune varianti 1/1 e 3/1
• Scale interne integrate disponibili su alcuni corpi DN1000 per l'accesso

Norme
Prodotto conforme a DIN EN 13598-2:2009 (requisiti di resistenza, tenuta e capacità portante).

Caratteristiche tecniche / specifiche

• Materiale: polietilene (PE), stampaggio rotazionale
• Diametri disponibili: DN400, DN600, DN800, DN1000
• Altezze DN1000 disponibili: 1250 mm a 6000 mm (a seconda della configurazione)
• Spessore parete (tipico): 6–8 mm
• Costruzione monolitica e stagna (rotazionale)
• Resistenza agli agenti esterni; progettato per lunga durata
• Opzioni di collegamento: guarnizioni d'ingresso, manicotti scorrevoli, collegamenti saldati in PE, giunti PVC, hub adattatori per tubi corrugati
• Diametri supportati ingresso/uscita: Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630, Ø800, Ø1000 (a seconda della variante)
• Conformità: DIN EN 13598-2:2009
• Uso tipico: pozzetti per acque reflue e meteoriche; configurazioni multi‑ingresso (3/1) per giunzioni complesse
