Pozzetto d'ispezione in PE 7600070010

Panoramica del prodotto
Pozzetto fognario in polietilene (PE) stampato rotazionalmente, progettato per aperture di installazione DN600. Disponibile con basi preformate 1/1 (passaggio rettilineo) e 3/1 (tre vie). Le basi sono dotate di boccole predisposte per il collegamento a tubi PVC/KG e corrugati per facilitare il montaggio in cantiere.

Caratteristiche principali

• Materiale: polietilene (PE)
• Produzione: stampaggio rotazionale (produzione monolitica)
• Tenuta: ermeticità permanente grazie alla costruzione monolitica
• Costruzione leggera per trasporto e installazione agevolati
• Spessore parete tipico: 6–8 mm
• Varianti di base per diverse configurazioni di collegamento
• Norma: DIN EN 13598-2:2009 (resistenza, tenuta, portata)

Opzioni di collegamento / ingresso & uscita

• Predisposto per collegamenti: DN160, DN200 e DN250 (a seconda della variante di base)
• Boccole predisposte per tubi KG DN160 e DN200; ulteriori collegamenti PVC/KG e corrugati possibili tramite aperture previste

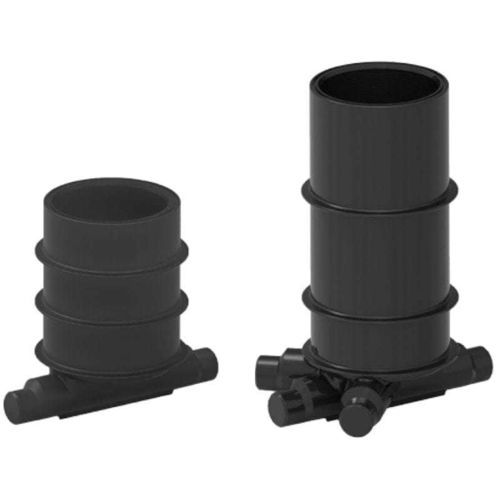

Varianti

• Base 1/1 — canale preformato rettilineo
• Base 3/1 — base preformata per collegamenti multipli (tre vie)

Dati tecnici e dimensioni — Variante 1/1
Altezza pozzetto [H] | Tubo di collegamento | Codice 1/1 | Codice 3/1 | Disegno (PDF)
1000 mm | Ø160/200 | 7600070010 | 7600069680 | disegno disponibile
1250 mm | Ø160/200 | 7600070020 | 7600069650 | disegno disponibile
1500 mm | Ø160/200 | 7600070030 | 7600069660 | disegno disponibile
1750 mm | Ø160/200 | 7600070040 | 7600069670 | disegno disponibile
2000 mm | Ø160/200 | 7600070050 | 7600069810 | disegno disponibile
2250 mm | Ø160/200 | 7600070060 | 7600069820 | disegno disponibile
2500 mm | Ø160/200 | 7600070070 | 7600069830 | disegno disponibile
2750 mm | Ø160/200 | 7600070080 | 7600069840 | disegno disponibile
3000 mm | Ø160/200 | 7600070090 | 7600069850 | disegno disponibile

Dati tecnici e dimensioni — Variante 3/1
Altezza pozzetto [H] | Tubo di collegamento (opzione A) | Codice (A) | Tubo di collegamento (opzione B) | Codice (B)
1000 mm | Ø160/200/250 | 7600057000 | Ø160/200/250/315 | 7600805010
1250 mm | Ø160/200/250 | 7600057030 | Ø160/200/250/315 | 7600805020
1500 mm | Ø160/200/250 | 7600057010 | Ø160/200/250/315 | 7600805030
1750 mm | Ø160/200/250 | 7600057020 | Ø160/200/250/315 | 7600805040
2000 mm | Ø160/200/250 | 7600059220 | Ø160/200/250/315 | 7600805050
2250 mm | Ø160/200/250 | 7600059230 | Ø160/200/250/315 | 7600805060
2500 mm | Ø160/200/250 | 7600059240 | Ø160/200/250/315 | 7600805070
2750 mm | Ø160/200/250 | 7600059250 | Ø160/200/250/315 | 7600805080
3000 mm | Ø160/200/250 | 7600059260 | Ø160/200/250/315 | 7600805090

Note / informazioni aggiuntive

• Altezze disponibili fino a 5 m nella linea di prodotto (le altezze elencate sono disponibili)
• Le versioni con canale preformato (1/1 e 3/1) supportano numerose configurazioni di collegamento in cantiere
• Progettato per lunga durata e resistenza agli agenti ambientali comuni

Specifiche tecniche

• Serie: RoShaft
• Diametro: DN600
• Materiale: polietilene (PE)
• Metodo di produzione: stampaggio rotazionale (monolitico)
• Spessore parete: 6–8 mm
• Tenuta: 100% (produzione monolitica)
• Norme: DIN EN 13598-2:2009
• Tipi di base disponibili: 1/1 e 3/1
• Altezze disponibili: 1000, 1250, 1500, 1750, 2000, 2250, 2500, 2750, 3000 mm (e opzioni fino a 5 m)
• Diametri ingresso/uscita supportati: DN160, DN200, DN250 (e fino a DN315 con specifiche configurazioni 3/1)
• Esempi di codici prodotto: 7600070010, 7600070020, 7600070030, 7600070040, 7600070050, 7600070060, 7600070070, 7600070080, 7600070090 (varianti 1/1); 7600057000, 7600057010, 7600057020, 7600057030, 7600059220, 7600059230, 7600059240, 7600059250, 7600059260 (varianti 3/1)
