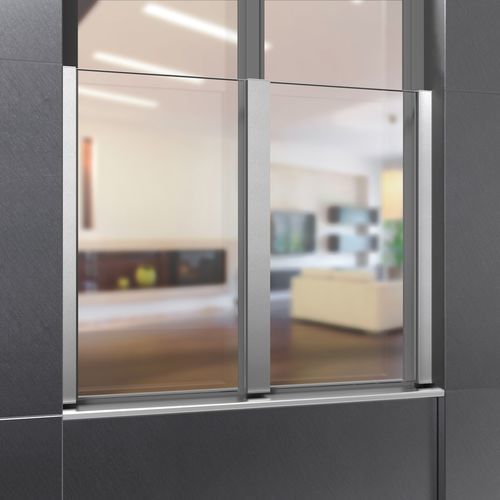

Ringhiera in alluminio P-03

in acciaio inossidabilein vetropannelli in vetro

• tutti i sistemi sono dotati di un sistema di fissaggio a scomparsa • i TIPI P-01 e P-03 sono adatti al montaggio su telaio e a parete • il TIPO P-02 è destinato allo stipite della finestra • adatti a tutti i sistemi di finestre più diffusi • Il TIPO P-03 è un set di profili di collegamento centrali per ampliare i modelli P-01 e P-02 Vetri antisfondamento secondo la norma DIN 18008-4 con certificato tecnico nazionale (AbP) • N. AbP BAY 40-003-17-2 - valido per profili per finestre in plastica, alluminio o legno e anche per finestre composite • larghezza massima del vetro secondo AbP: 3000 mm • disponibile per spessori di vetro da LSG 10,76 a 21,52 mm • Altezze del vetro flessibili, regolabili a partire da 300 mm secondo l’AbP • La superficie dei profili di serraggio laterali è anodizzata o verniciata a polvere secondo la gamma RAL • Le viti di fissaggio sono generalmente a scomparsa, indipendentemente dal tipo di profilo o dal materiale della finestra (collegamento con viti a scomparsa) • • viti autofilettanti collaudate per un montaggio efficiente e rapido • le viti di fissaggio utilizzate nei profili per finestre, che richiedono diametri elevati, creano ponti termici e necessitano di fori a gradini complessi, sono ormai un ricordo del passato • tutti i modelli per il montaggio su stipite possono essere utilizzati anche come elementi di ringhiera su strutture in acciaio • profilo piatto discreto e certificato AbP utilizzabile come protezione dei bordi larghezza del vetro (B) quando si combina un profilo centrale con un profilo laterale P-01: = dimensione assiale (A) meno 38 mm quando si combina un profilo centrale con un profilo laterale P-02: distanza dal profilo centrale al bordo esterno del profilo laterale meno 57 mm in caso di combinazione di più profili di collegamento centrali: = dimensione assiale (A) meno 44 mm altezza del vetro (H) = lunghezza del profilo (P) meno 7 mm dimensione assiale (A) = da centro vite a centro vite lunghezza del profilo (P) = altezza del vetro più 7 mm
