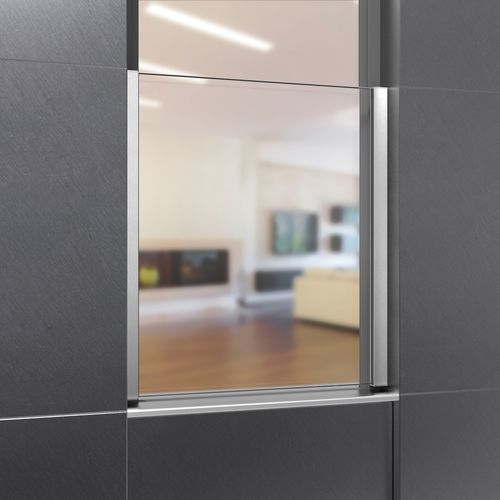

Ringhiera in alluminio P-01

in acciaio inossidabilepannelli in vetroda esterno

• tutti i sistemi sono dotati di un sistema di fissaggio a scomparsa • i modelli TIPO P-01 e P-03 sono adatti al montaggio su telaio e a parete • il modello TIPO P-02 è destinato allo stipite della finestra • adatti a tutti i sistemi di finestre più diffusi • il modello TIPO P-03 è un set di profili di collegamento centrali per l'estensione dei modelli P-01 e P-02 Vetri antisfondamento secondo la norma DIN 18008-4 con certificato tecnico nazionale (AbP) • AbP n. BAY 40-003-17-2 - valido per profili di finestre in plastica, alluminio o legno e anche per finestre composite • larghezza massima del vetro secondo l’AbP: 3000 mm • disponibile per spessori del vetro da 10,76 a 21,52 mm in LSG • altezze del vetro flessibili, regolabili a partire da 300 mm secondo l’AbP • la superficie dei profili di serraggio laterali è anodizzata o verniciata a polvere secondo la scala RAL • le viti di fissaggio sono generalmente a scomparsa, indipendentemente dal tipo di profilo o dal materiale della finestra (collegamento con viti a scomparsa) • viti autofilettanti collaudate per un montaggio efficiente e rapido • le viti di fissaggio utilizzate nei profili per finestre che richiedono diametri elevati e creano ponti termici, oltre a necessitare di fori a gradini complessi, sono ormai un ricordo del passato • tutti i modelli per il montaggio su stipite possono essere utilizzati anche come elementi di ringhiera su strutture in acciaio • profilo piatto discreto e testato AbP utilizzabile come protezione dei bordi larghezza del vetro (B) = Dimensione esterna del vetro antisfondamento meno 70 mm = Dimensione assiale meno 32 mm Altezza del vetro (H) = Lunghezza del profilo meno 7 mm Dimensione assiale (A) = Da centro vite a centro vite Lunghezza del profilo (P) = Altezza del vetro (H) più 7 mm
