Sistema di parcheggio modulare TECNOPARK

meccanicoautomaticoidraulico

Panoramica

Tecnopark è un sistema di parcheggio automatico ad alta densità progettato per massimizzare lo stoccaggio dei veicoli in spazi limitati come cortili, box datati e scantinati. Automatizza la presa in carico, la verifica dimensionale e il parcheggio mediante una cella d'ingresso, una piattaforma mobile e un meccanismo di trasferimento interno.

Funzionamento

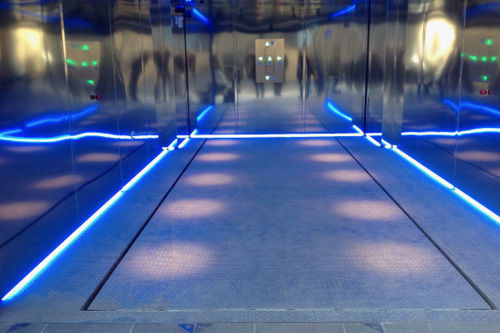

• Il conducente posiziona il veicolo sulla piattaforma nella cella d'ingresso seguendo le indicazioni del pannello.
• Dopo l'uscita, il sistema verifica posizione e dimensioni (laser scanner e barriere fotoelettriche) e, se conformi, avvia il trasferimento della piattaforma nell'alloggio assegnato.
• Spostamenti automatici laterali e longitudinali consentono di immagazzinare la piattaforma nella matrice di parcheggio senza intervento manuale.

Interfaccia utente e sicurezza

• Pannello indicatore a parete con frecce per guidare il posizionamento; frecce verdi indicano corretto allineamento.
• Laser scanner e barriere fotoelettriche controllano dimensioni e lunghezza del veicolo per impedire il movimento se il veicolo sporge.
• Opzionale: telecamera CCTV nella cella d'ingresso per verifica visiva prima del trasferimento.
• Opzionale: sistema VCC e interblocchi di sicurezza per bloccare i movimenti in presenza di condizioni non sicure.

Sistema di trasferimento e struttura

• Ogni posto è composto da una cella di trasferimento e una piattaforma mobile completamente piana.
• Catene di trasferimento sui lati lunghi e corti; il movimento è trasmesso tramite motoriduttori, pignoni e giunti cardanici per movimenti laterali e longitudinali.
• I lati corti possono sollevarsi o abbassarsi per attivare le sequenze di trasferimento corrispondenti.
• Sensoristica di posizionamento e sensori magnetici garantiscono il corretto allineamento della piattaforma nella baia assegnata.

Durabilità e controllo del rumore

• Le catene sono isolate acusticamente con protezione in Teflon e rivestimento in gomma vulcanizzata nella zona della piattaforma per ridurre rumore e usura.
• Pannelli antivibranti possono essere installati sotto la cella di trasferimento per disaccoppiare l'impianto dall'edificio.
• I pignoni sono montati su cuscinetti e le catene sono zincate e trattate per estendere la vita utile.

Sensori e posizionamento

• Piattaforma dotata di più sensori di posizione (inclusi 3 sensori di posizionamento) e sensori magnetici per il bloccaggio finale.
• La logica di controllo integra i segnali dei sensori per arresti e allineamenti precisi e ripetibili.

Specifiche tecniche

• Tipo di prodotto: sistema di parcheggio automatico ad alta densità Tecnopark
• Elementi principali: cella d'ingresso con piattaforma, cella di trasferimento, piattaforma mobile, catene di trasferimento, motoriduttori, cilindri idraulici, pignoni e cremagliere, pannelli antivibranti, sensori magnetici, laser scanner, pannello indicatore, barriere fotoelettriche; opzioni: CCTV, VCC
• Trasmissione: pignone tramite motoriduttore; gruppo motore con serbatoio olio per azionamenti idraulici se applicabile
• Protezione e rumore: protezione in Teflon per le catene, gomma vulcanizzata sotto la piattaforma, pattini in nylon per ridurre attrito
• Posizionamento: 3 sensori di posizionamento + sensori magnetici
• Durabilità: pignoni su cuscinetti, catene zincate e trattate, tendicinghia per regolazione
