Riscaldamento a pavimento elettrico MAGNUM

Descrizione

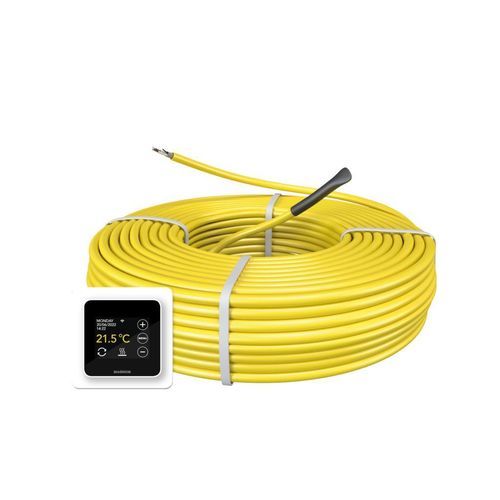

Il cavo riscaldante MAGNUM è appositamente progettato per l'installazione su pavimenti con finitura in cemento stampato, ma è adatto anche ad altri tipi di finiture. La distanza tra i cavi determina la potenza per m², permettendo di installare maggiore potenza (risposta più rapida, temperature più alte) o minore potenza (temperature costanti o più basse). La flessibilità del cavo consente un'installazione rapida e semplice. Il cavo MAGNUM si fissa mediante listelli distanziatori per l'installazione diretta sul massetto o sulla piastra isolante, nastro in alluminio sull'isolamento Isorol MAGNUM o fascette sul reticolo metallico.

Disponibilità
I cavi riscaldanti sono disponibili nelle versioni 10 W/m e 17 W/m con potenze comprese tra 100 e 3300 W, per coprire superfici da 1 a 50 m². Il cavo riscaldante MAGNUM non è adatto all'uso in calcestruzzo leggero.

Esempio per calcolare la distanza del cavo
Per calcolare la distanza corretta del cavo dividere la superficie libera del pavimento in m² per la potenza totale richiesta. Il risultato si moltiplica per 17 (watt per metro di cavo). Le prime due cifre dopo il punto decimale corrispondono alla distanza richiesta del cavo in centimetri. Esempi per un sistema di riscaldamento:
500 W di cavo su 3 m²: (3 m² ÷ 500 W) × 17 W/m = 0,102 → Installare il cavo a 10 cm
1000 W di cavo su 7 m²: (7 m² ÷ 1000 W) × 17 W/m = 0,119 → Installare il cavo a 11–12 cm

Contenuto

• Cavo riscaldante
• Istruzioni di montaggio

Cavo 17 W — Tabella riferimenti
Art.nr. | Descrizione | Lunghezza | Potenza | Ampere | Ohm
120300 | MAGNUM 17 | 17,6 m | 300 W | 1,3 | 177
120500 | MAGNUM 17 | 29,4 m | 500 W | 2,2 | 109
120700 | MAGNUM 17 | 41,2 m | 700 W | 3,0 | 76
121000 | MAGNUM 17 | 58,8 m | 1000 W | 4,3 | 53
121250 | MAGNUM 17 | 73,5 m | 1250 W | 5,5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7,4 | 31
122100 | MAGNUM 17 | 123,5 m | 2100 W | 9,0 | 25
122600 | MAGNUM 17 | 152,9 m | 2600 W | 11,3 | 20
122900 | MAGNUM 17 | 170,6 m | 2900 W | 12,8 | 18
123300 | MAGNUM 17 | 194,1 m | 3300 W | 14,3 | 16

Cavo 10 W — Tabella riferimenti
Art.nr. | Descrizione | Lunghezza del cavo | Potenza | Ampere | Ohm
120107 | MAGNUM 10 | 10 m | 100 W | 0,4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0,9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1,3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1,7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2,2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2,6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3,5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4,3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5,2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6,5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8,3 | 28

Caratteristiche
Tipo di sistema | Elettrico
Altezza del sistema | 7 mm
Distanza del sistema | Variabile
Altezza minima di installazione | 25 mm
Installazione | Pavimento finito
Emissione | 30–200 W/m²
Adatto ad ambienti umidi | Sì
Piastrelle | Sì
Legno | Sì
(PVC) Laminato | Sì
Moquette | Sì
Certificazioni | CE, VDE
Garanzia | A vita*
