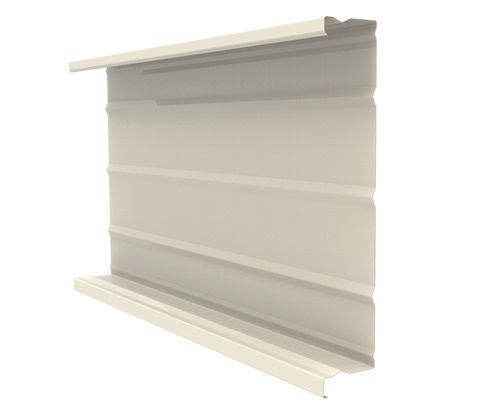

Rivestimento di facciata in pannelli JI 92-500

in lamierain lamiera grecatacon giunti a doppia aggraffatura

Presentazione
Il JI 92-500 è una piastra in acciaio progettata per applicazioni di rivestimento a doppia pelle. Installata in orizzontale, fornisce supporto strutturale alla pelle esterna e consente l'integrazione dell'isolamento termico all'interno della piastra. Compatibile con distanziatori per ottimizzare le prestazioni termiche; disponibile in diverse configurazioni su richiesta, opzione S 350 GD disponibile.

Caratteristiche principali

• Piastra in acciaio per rivestimento a doppia pelle, installazione orizzontale.
• Supporta la pelle esterna e consente l'integrazione dell'isolamento all'interno della piastra.
• Compatibile con distanziatori per migliorare le prestazioni termiche.
• Disponibile in diverse configurazioni su richiesta; opzione acciaio S 350 GD su richiesta.
• Progettato per prestazioni a lungo termine e grande adattabilità nei progetti di costruzione.

Dimensioni
Lunghezza: Min. 1000,0 mm / Max. 13600,0 mm
Larghezza: Max. 500,0 mm

Spessore e peso
0,75 mm: 8,83 kg/m²
0,88 mm: 10,36 kg/m²
1,00 mm: 11,78 kg/m²

Materiali e rivestimenti

• Materiale: lamiera d'acciaio S 320 GD (opzione S 350 GD disponibile su richiesta; valori caratteristici in allegato ai rapporti di prova).
• Rivestimenti disponibili: rivestimento interno (Interieurcoating 912 - 15 µ) per uso interno solo; galvanizzato.

Normative applicabili

• Acciaio zincato: NF EN 10346:2015 - tolleranze secondo NF EN 10143:2006 - NF P34-310:2017.
• Rivestimenti in bobina: NF EN 10169:2022 - NF P34-301:2017.
• Tolleranze e raccomandazioni: Raccomandazioni professionali RAGE per bardature di luglio 2014.
• Calcoli e prove: Prove secondo NF P 34-503-1:2024 interpretate secondo Recom. Prof. RAGE 2014 (vento Eurocodice NF EN 1991-1-4+NA:2012) e allegati K, E e N per le regole NV65 modificate 2009.

Caratteristiche / specifiche tecniche

• Riferimento commerciale: JI 92-500
• Uso: piastre per rivestimento a doppia pelle (supporto pelle esterna, integrazione isolamento)
• Lunghezza: 1000,0 mm a 13600,0 mm
• Larghezza: fino a 500,0 mm
• Spessori disponibili e pesi: 0,75 mm (8,83 kg/m²), 0,88 mm (10,36 kg/m²), 1,00 mm (11,78 kg/m²)
• Materiale: lamiera d'acciaio S 320 GD (opzione S 350 GD su richiesta)
• Rivestimenti: Interieurcoating 912 (15 µ) per uso interno; galvanizzato
• Compatibilità: progettato per ricevere distanziatori per ottimizzare le prestazioni termiche
• Prove e calcoli: conformità e rapporti secondo NF P 34-503-1:2024, RAGE 2014, Eurocodice (NF EN 1991-1-4+NA:2012) e regole NV65 modificate
