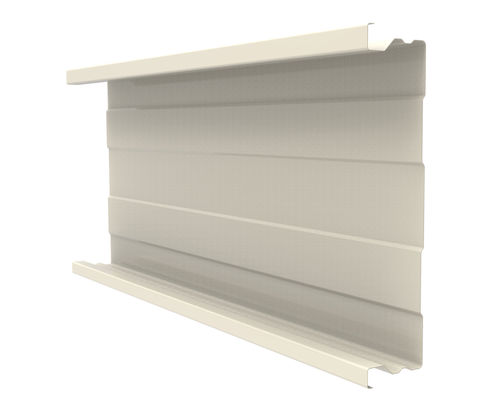

Rivestimento di facciata in pannelli JI 90-400

in acciaioin lamierain lamiera grecata

Descrizione
Il JI 90-400 è un pannello in acciaio progettato per la realizzazione della pelle interna di coperture e rivestimenti a doppia pelle. Fornisce stabilità strutturale e può ospitare l’isolamento termico all’interno del pannello. Gli elementi di fissaggio sono incassati in apposite zone, e il pannello sostiene la pelle esterna tramite fissaggi nelle labbra che attraversano l’isolante. È compatibile con distanziatori termici per ottimizzare le prestazioni termiche e si integra in un sistema completo di soluzioni Joris Ide.

Dimensioni
Lunghezza: Min. 1000,0 mm / Max. 13600,0 mm
Larghezza: Max. 400,0 mm

Spessore e massa superficiale

• 0,75 mm: 9,57 kg/m²
• 0,88 mm: 11,23 kg/m²
• 1,00 mm: 12,76 kg/m²

Materiale
Acciaio S320 GD

Opzioni di rivestimento

• Interieurcoating 912 (15 µ) — Rivestimento base per applicazioni in edilizia interne esclusivamente
• Galvanizzato

Norme e raccomandazioni
Acciaio zincato: NF EN 10346:2015 - tolleranze secondo NF EN 10143:2006 - NF P34-310:2017
Rivestimento in coil: NF EN 10169:2022 - NF P34-301:2017
Tolleranza: Raccomandazioni professionali RAGE per rivestimenti, luglio 2014
Calcoli: Prove secondo NF P 34-503-1:2024 interpretate secondo Recom. Prof. RAGE 2014 allegati D, E e N per vento Eurocodice (NF EN 1991-1-4+NA:2012) e allegati K, E e N per vento Regole NV65 modificate 2009

Caratteristiche / specifiche tecniche

• Denominazione commerciale: JI 90-400
• Uso: Pannello in acciaio per pelle interna di coperture e rivestimenti doppia pelle
• Lunghezza disponibile: Min. 1000,0 mm / Max. 13600,0 mm
• Larghezza massima: 400,0 mm
• Spessori disponibili e massa superficiale: 0,75 mm = 9,57 kg/m²; 0,88 mm = 11,23 kg/m²; 1,00 mm = 12,76 kg/m²
• Materiale: Acciaio S320 GD
• Rivestimenti: Interieurcoating 912 (15 µ); Galvanizzato
• Compatibilità: Fissaggi incassati in zone; fissaggi attraverso l’isolante nelle labbra; compatibile con distanziatori termici
• Norme di riferimento: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 e raccomandazioni RAGE (luglio 2014)
