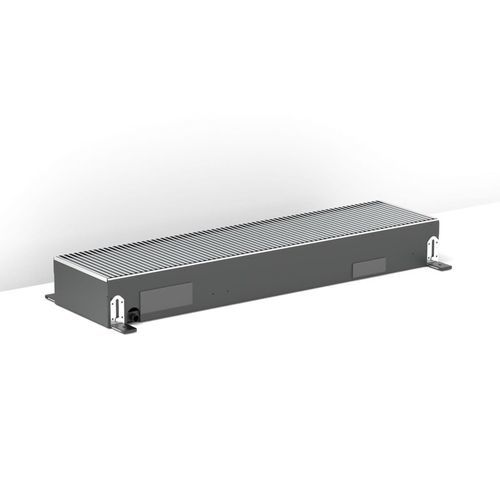

Termoconvettore ad acqua calda Clima Canal 13 B27

0...500 win acciaio galvanizzatoin acciaio inossidabile

Overview
Convettore da pavimento silenzioso e discreto, completamente integrato nel livello del pavimento. Fornisce riscaldamento e raffrescamento (leggero/profondo); disponibile per riscaldamento, raffrescamento non condensante e condensante. Dimensioni compatte e ridotta profondità di installazione.

Key features

• Convettore da pavimento dinamico a 4 tubi, modello Clima Canal 13 B27
• Funzionamento silenzioso per massimo comfort climatico
• Adatto a riscaldamento, raffrescamento non condensante (leggero) e condensante (profondo)
• Dimensioni compatte: 13 cm di altezza e 27 cm di profondità di installazione
• Base regolabile in altezza con possibilità di allineamento fine del pavimento
• Disponibile con griglie in alluminio anodizzato o in legno

Standard delivery

• Carcassa in lamiera zincata Sendzimir (RAL7024) con regolazione dell'altezza e supporto griglia in acciaio inox
• Griglia/e: alluminio anodizzato o legno
• Scambiatore dinamico (4 tubi)
• Attivatore/i termico/i (mini attivatore tangenziale) 24 VDC
• Raccordi flessibili in acciaio inox 1/2", lunghi 15 cm
• Previsto per installazione continua
• Base regolabile in altezza 0 – 4.5 cm
• Regolazione fine fino a +0.8 cm (non inclusa in alcune varianti)
• Piastrine di copertura

Composition / Accessories

• Pannello di protezione per montaggio e protezione in cantiere
• Copertura per valvole
• Raccordi flessibili in acciaio inox 1/2", 15 cm
• Collegamento elettrico interno
• Collegamento idronico ed elettrico generalmente a sinistra
Ug>
• Nozzle opzionali per condotto di ventilazione
• Vaschetta di condensazione per drenaggio (ø 2 cm) delle acque di condensazione
• Ventilatori (se applicabile)
• Griglie in alluminio o legno in varie colorazioni e finiture

Dimensions (key)
Altezza standard: 13 cm; larghezza standard (profondità di installazione): 27 cm; lunghezze disponibili: 80 cm, 110 cm, 160 cm, 180 cm (vedere il diagramma dimensionale completo nella documentazione prodotto).

Outputs (excerpt from product outputs table)
Columns: Height [cm] | Length [cm] | Width [cm] | Control voltage [V] | Heating 75/65/20 [W] | Heating 55/45/20 [W] | Heating 45/35/20 [W] | Heating 35/30/20 [W] | Light cooling 16/18/27 (50% R.V.) [W] | Deep cooling Total 7/12/27 (50% R.V.) [W] | Deep cooling Sensible 7/12/27 (50% R.V.) [W] | Sound pressure dB(A) | Electric power consumption [W] | Air flow [m3/h]
13 | 80 | 27 | 2 | 362 | 216 | 142 | 90 | 41 | 111 | 78 | 16 | 1 | 38
13 | 80 | 27 | 4 | 590 | 352 | 232 | 146 | 84 | 209 | 150 | 19 | 1.6 | 55
13 | 80 | 27 | 6 | 786 | 469 | 309 | 195 | 127 | 297 | 215 | 27.1 | 2.9 | 85
13 | 80 | 27 | 8 | 962 | 574 | 378 | 238 | 170 | 393 | 288 | 35 | 5 | 117
13 | 80 | 27 | 10 | 1126 | 672 | 442 | 279 | 214 | 498 | 369 | 27.1 | 2.9 | 85

Notes
- Il prodotto offre molteplici opzioni di controllo e di collegamento; fare riferimento alla tabella completa delle prestazioni e allo strumento di selezione per le prestazioni esatte in funzione di lunghezza/configurazione di controllo.
- Gli attivatori termici standard sono 24 VDC; altre tensioni/opzioni sono disponibili a seconda della configurazione.

Caractéristiques / spécifications techniques

• Tipo: Convettore da pavimento, Clima Canal 13 B27 (4 tubi)
• Altezza: 13 cm
• Larghezza standard (profondità di installazione): 27 cm
• Lunghezze disponibili: 80, 110, 160, 180 cm (e varianti)
• Scambiatore di calore: dinamico 4 tubi
• Raffreddamento: opzioni raffreddamento leggero (non condensante) e profondo (condensante)
• Attivatore termico: mini attivatore tangenziale, 24 VDC (standard)
• Collegamenti: raccordi flessibili inox 1/2", 15 cm (standard)
• Base regolabile in altezza: 0 – 4.5 cm; regolazione fine fino a +0.8 cm
• Gestione dei condensati: vaschetta condensati opzionale con scarico ø 2 cm
• Livello sonoro: da ca. 16 dB(A) a seconda della configurazione — vedere la tabella delle prestazioni per i dettagli
• Consumo elettrico tipico (ventole/attuatori): da circa 1 W in su a seconda della configurazione
