Termoconvettore ad acqua calda MINI CANAL PRO

contemporaneoin acciaio galvanizzatoin acciaio inossidabile

Overview

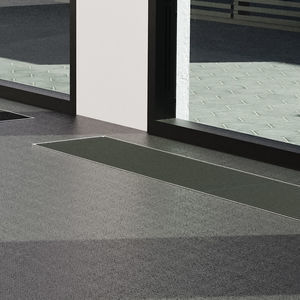

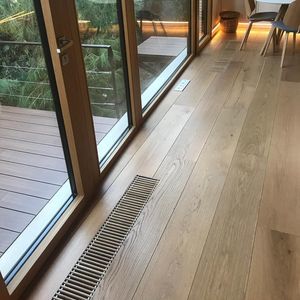

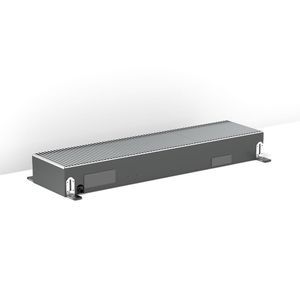

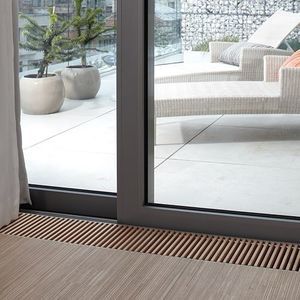

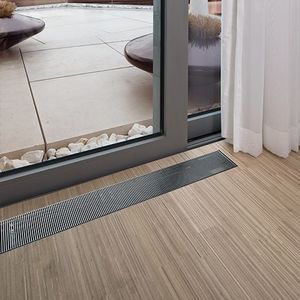

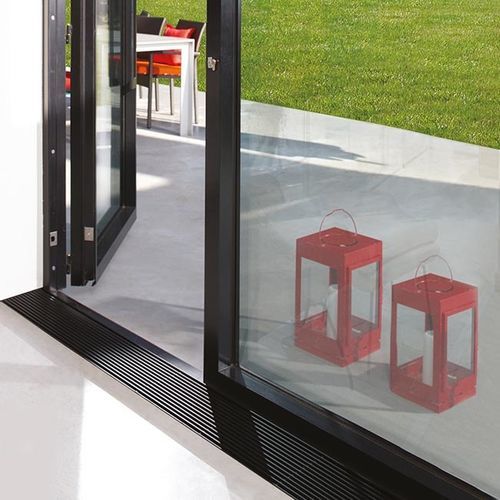

Il Mini Canal Pro di Jaga è un convettore incassato progettato per installazione lungo ampie vetrate, facciate vetrate, vetrine, verande, sotto sedute finestra e muriccioli. Integra la tecnologia Low-H2O con uno scambiatore di calore superconduttivo e rapido per ridurre il volume d'acqua e garantire elevata emissione termica in installazioni lineari.

Applicazioni

• Installazione lungo facciate vetrate e grandi superfici finestrate
• Vetrine e aree espositive
• Verande e serre
• Sotto sedute finestra e muriccioli che richiedono riscaldamento incassato
• Tratti di installazione continua

Caratteristiche principali

• Tecnologia Low-H2O con scambiatore superconduttivo ultra-rapido
• Opzioni di griglie in alluminio anodizzato o legno per integrarsi negli interni
• Regolazione altezza 0–4,5 cm standard (con disaccoppiamento acustico); 4,5–10 cm su richiesta
• Supporto griglia in acciaio inox e condotto in lamiera zincata elettrolitica, finitura RAL 7024
• Sistema pre-forato per connessioni con guarnizioni sintetiche e sfiati/tappi standard
• Progettato per installazioni discrete e continue
• Garanzia 30 anni

Consegna standard

• Scambiatore Low-H2O
• Condotto con supporto griglia in acciaio inox
• Sfiato/i 1/8" e tappo/i di scarico 1/2"
• Piastra metallica di protezione per le connessioni
• Griglia selezionata
• Regolazione altezza 0–4,5 cm con disaccoppiamento acustico (standard); 4,5–10 cm su richiesta
• Componenti predisposti per installazione continua

Composizione

• Griglia/e: alluminio anodizzato o legno (vedere la cartella colori Jaga)
• Piastra di copertura: protegge l'unità durante i lavori
• Scambiatore Low-H2O adattato per tipo Mini Canal Pro
• Condotto: lamiera zincata elettrolitica, verniciata grigio scuro (RAL 7024)
• Supporto griglia in acciaio inox
• Tappo finale e sistema pre-forato per connessioni con guarnizioni sintetiche

Griglie disponibili (selezione)

• BNA, BNC, DBV, DBN, DMV, DMN, DOV, DON
• RBV, RBN, RMV, RMN, ROV, RON
• RBR, RDB, RBL, RNA, DNC, DDB
• DBR, DBL, DNA, SNC, SDB, SBR, SBL, SNA

Prestazioni — uscite di esempio (voci iniziali)
Intestazione: Altezza [cm] | Lunghezza [cm] | Larghezza [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | Codice d'ordine
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

Note
Il prodotto è disponibile in molte combinazioni di lunghezza/larghezza/altezza con le relative potenze. Le voci di esempio sopra riportate sono le prime visualizzate nella scheda prodotto e si riferiscono a condizioni di temperatura standard.

Specifiche tecniche

• Tecnologia Low-H2O: scambiatore rapido e superconduttivo per ridurre il volume d'acqua e migliorare la reattività
• Varianti di scambiatore adattate a ciascun tipo Mini Canal Pro
• Accessori di collegamento: sfiati 1/8" e tappi di scarico 1/2"
• Sistema pre-forato per collegamenti con guarnizioni sintetiche
• Regolazione altezza 0–4,5 cm standard (con disaccoppiamento acustico); 4,5–10 cm opzionale
• Condotto: lamiera zincata elettrolitica, verniciata grigio scuro RAL 7024; supporto griglia in acciaio inox
• Piastra di protezione e tappo finale forniti per proteggere l'unità durante l'installazione
• Ampia scelta di griglie (alluminio e legno) per armonizzare l'interno
• Adatto a installazioni continue
• Garanzia 30 anni
