Canaletta di drenaggio a fessura

con pendenzain acciaio inossidabileper spazio pubblico

Panoramica
Le canaline scanalate INZA SR sono sistemi lineari di drenaggio in acciaio inossidabile progettati per l'evacuazione controllata delle acque meteoriche e di processo in ambienti industriali, commerciali e urbani. Il design modulare e stagno integra un profilo a omega con fondo a V e una fenditura di 20 mm per accelerare il flusso e limitare l'accumulo di sedimenti.

Caratteristiche principali

• Materiale: acciaio inossidabile AISI 304 o AISI 316L.
• Apertura della fessura: 20 mm.
• Geometria: sezione tipo omega con fondo a V che aumenta la velocità di scorrimento e favorisce l'autopulizia.

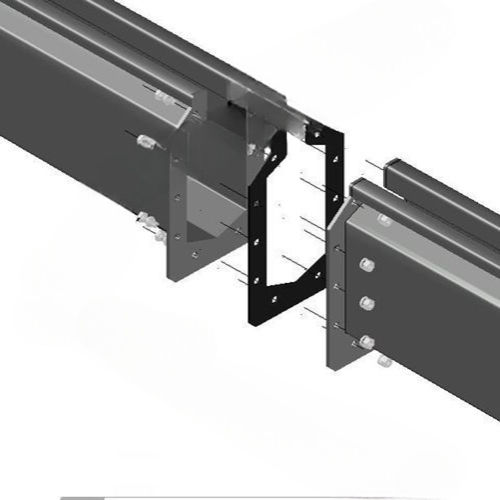

• Sistema modulare: tratti rettilinei, gomiti, angoli, pozzetti ispezione e uscite sifoniche collegati tramite piastre e viteria in acciaio inox con guarnizioni EPDM per giunzioni stagni.
• Lunghezza dei tratti rettilinei: fino a 3 m per tratto; le linee continue con pendenza incorporata possono raggiungere fino a 24 m tra gli scarichi.
• Pendenza incorporata: tipicamente dallo 0,66% al 2% a seconda della configurazione e della lunghezza.
• Opzioni di uscita: uscite saldate dirette o pozzetti sifonici inox con sifoni rimovibili e cestelli raccogli-solidi; configurazioni verticali e orizzontali disponibili.
• Ancoraggio e rinforzi: ancoraggi in acciaio per fissaggio al calcestruzzo; rinforzo dell'ala laterale con profilo NBR o profilo quadrato in acciaio inox per evitare deformazioni; piedini di livellamento filettati opzionali.
• Igiene e durabilità: costruzione in acciaio inox resistente alla corrosione, facile da pulire e conforme ai requisiti igienico-sanitari per settori alimentari e farmaceutici.

Applicazioni

• Stabilimenti industriali (aree di processo, reparti produttivi) che richiedono pulizie frequenti e controllo igienico.
• Cantine, frantoi, impianti di lavorazione carni e imbottigliamento.
• Laboratori, ospedali e altri ambienti sanitari.
• Aree commerciali e urbane dove è necessario un drenaggio lineare discreto integrato nelle pavimentazioni.
• Zone con traffico industriale dove è richiesta una minima superficie di contatto delle ruote.

Vantaggi

• Soluzione modulare adattabile a progetti personalizzati.
• Giunzioni filettate stagni che riducono il rischio di perdite.
• Elevata efficienza idraulica grazie alla pendenza incorporata e al fondo a V; efficace trasporto dei solidi e manutenzione ridotta.
• Resistenza meccanica adatta al traffico industriale con ridotta superficie di contatto.
• Semplifica la progettazione delle pavimentazioni riducendo la necessità di pendenze complesse.
• Assenza di parti mobili; installazione e manutenzione semplificate.
• Design discreto per integrazione estetica in superfici industriali o decorative.

Caratteristiche / specificazioni tecniche

• Serie / modello: INZA SR.
• Materiali: acciaio inossidabile AISI 304 o AISI 316L.
• Apertura della fessura: 20 mm.
• Sezione interna: profilo tipo omega con fondo a V (autopulente).
• Tratti rettilinei: fino a 3 m per tratto.
• Lunghezza massima continua tra scarichi: fino a 24 m (con tratti a pendenza incorporata).
• Intervallo di pendenza incorporata: circa 0,66%–2% (a seconda della configurazione).
• Giunzioni: piastre e viteria in acciaio inox con guarnizioni EPDM per tenuta stagna.
• Ancoraggio: artigli/ancoraggi in acciaio per fissaggio al calcestruzzo; opzioni di rinforzo ala: profilo NBR o profilo quadrato inox.
• Accessori opzionali: piedini di livellamento filettati, pozzetti di ispezione, gomiti, pezzi angolari, pozzetti sifonici inox con sifoni rimovibili e cestelli raccogli-solidi.
• Applicazioni tipiche: pulizia industriale, convogliamento acque meteoriche, aree produttive igieniche.
• Stock e tempi di consegna: tratti standard in stock per fornitura immediata; spedizioni 24–48 / 24–72 h a seconda di ubicazione e prodotto.
• Variante di esempio: INZA SR 160 (variante SR ad alta capacità secondo disegni tecnici).
