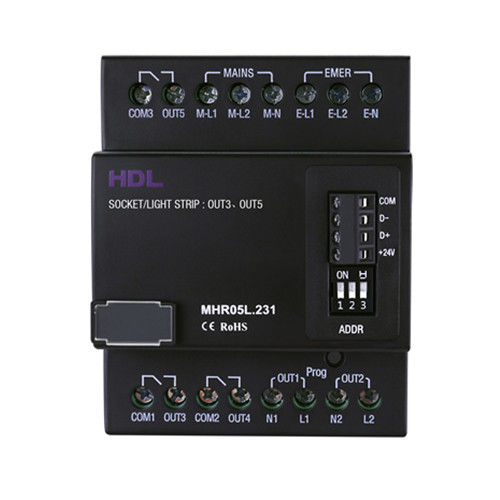

Attuatore di commutazione per sistema domotico HDL-MHR05L.231

su guida DINper uso residenzialecontract

l'attuatore di commutazione ad alta potenza 5CH (con funzione di emergenza) è un relè multifunzione con funzione di emergenza. Dispone di 2 canali di relè di emergenza e 3 canali di relè. Il canale del relè di emergenza consente di collegare automaticamente l'alimentazione di emergenza e di fornire energia ai canali del relè di emergenza quando la rete elettrica viene interrotta. Il canale relè ha la funzione di controllo dell'interruttore del relè. In combinazione con il sistema di gestione delle camere dell'hotel HDL, il modulo relè può controllare luci, condizionatori d'aria, tende e spine, ecc. il modulo relè dispone di 2 canali relè di emergenza e 3 canali relè. canali di relè di emergenza: Quando il modulo funziona con la rete, i carichi possono essere collegati ai terminali di uscita per controllare l'interruttore a relè. Quando la rete viene interrotta, i terminali di uscita si collegano direttamente all'alimentazione di emergenza per ottenere la funzione di illuminazione di emergenza. i canali del relè possono essere collegati direttamente ai canali per controllare l'interruttore. l'indirizzo ID del modulo di dimmerazione può essere configurato facilmente tramite il controllo del codice di composizione e può essere configurato liberamente tramite HDL Buspro Setup Tool/ (precedente) HDL Hotel Room Management System. viene adottata la comunicazione Buspro interna. In combinazione con l'HDL Hotel Room Management System, il modulo di dimmerazione può funzionare in scene più complesse come modulo di espansione del canale dell'HDL Hotel Host. Parametri di base Tensione di lavoro 15~30 V CC Corrente di lavoro 75mA/24V DC 2CH/10A (AC100-240V 50/60Hz) Relè (CH3, CH5) Canale di uscita 1CH/5A (AC100-240V 50/60Hz) Relè (CH4) Canale di emergenza 2CH/5A (AC220V 50Hz) Relè di emergenza (CH1~2) Durata elettronica del relè >60000 (carico di resistenza) Protezione Collegare un interruttore in ogni canale
