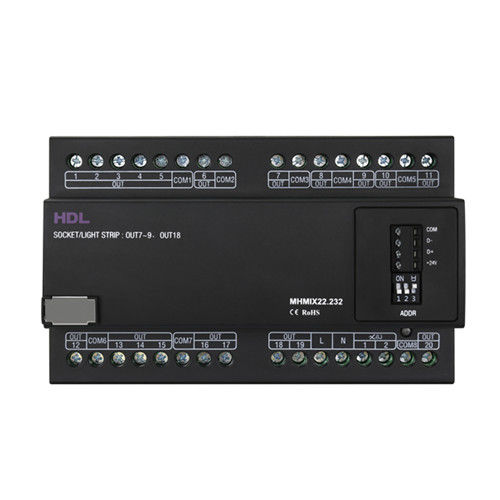

Modulo di controllo per sistema domotico HDL-MHMIX22.232

di illuminazionesu guida DINda interno

il modulo di controllo 22CH Hotel Room Mix è un modulo di controllo multifunzione. Supporta l'uscita di controllo a relè e l'uscita di dimmerazione a MOSFET. In combinazione con il sistema di gestione delle camere d'albergo HDL, il modulo può controllare le camere d'albergo, gli elettrodomestici, le luci (comprese le luci a incandescenza, le luci LED dimmerabili, le luci alogene a bassa tensione, ecc. il modulo dispone di 20 canali di relè e 2 canali di dimmerazione MOSFET. il relè può controllare l'interruttore dei canali collegati. i canali di dimmerazione MOSFET possono controllare le luci (tra cui luci a incandescenza, luci LED dimmerabili, luci alogene a bassa tensione, ecc alogena a bassa tensione, ecc.) per la dimmerazione a inseguimento. i canali di dimmerazione MOSFET supportano la protezione da cortocircuito e surriscaldamento. l'indirizzo ID del modulo può essere configurato facilmente tramite il controllo del codice di chiamata e può essere configurato liberamente tramite il sistema di gestione delle camere d'albergo HDL. viene adottata la comunicazione Inner Bus. In combinazione con il sistema di gestione delle camere d'albergo HDL, il modulo funziona in alcune scene più complesse come modulo di espansione del canale dell'host alberghiero HDL. Parametri di base Tensione di lavoro 15~30 V CC Corrente di lavoro 180mA/24V DC Canale di controllo 16CH/5A/AC100~240V Relè (CH1~6, CH10~17, CH19~20) 4CH/10A/AC100~240V Relè (CH7~9, CH18) 2CH/0,5A Dimmerazione MOSFET (CH21~22) Tensione di ingresso: AC100~240V (50/60Hz) Canale di controllo della dimmerazione Modalità di dimmerazione: MOSFET bordo d'uscita Curva di regolazione della luminosità: Lineare Ambiente esterno Temperatura di lavoro -5℃~45℃ Umidità relativa di lavoro ≤90% Temperatura di stoccaggio -20℃~60℃ Umidità relativa di stoccaggio ≤93%
