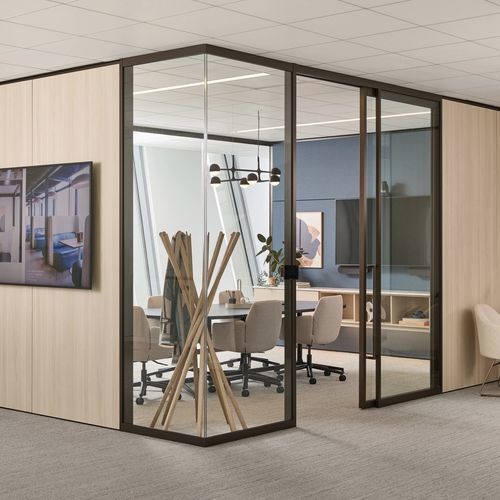

Parete modulare 4-1/2” PLATFORM 4SPACE

a vetrinapienain legno

Panoramica
La piattaforma Parete piena 4-1/2” 4SPACE® è un sistema progressivo assemblato in cantiere, costituito da componenti strutturali prefabbricati e pannelli modulari. Riproduce l'aspetto delle pareti interne su misura offrendo controllo acustico, flessibilità di sequenza di cantiere e capacità di riorganizzazione a lungo termine.

Fondamenti del sistema
Il sistema abbina telai a innesto rapido a pannelli intercambiabili per consentire libertà progettuale, integrazione degli impianti e montaggio efficiente in loco. Sequenza tipica: telaio, coordinamento impianti, ispezione, posa pannelli e finitura.

Telaio e pannelli

• I componenti di telaio orizzontali e verticali si innestano per un allineamento ripetibile e un montaggio rapido.
• I pannelli finiti possono essere spediti separatamente per supportare la sequenza dei lavori e mantenere l'area di cantiere pulita.
• I pannelli forniscono prestazioni acustiche e sono progettati per un rapido posizionamento e aggancio.

Coordinamento dei lavori

• La guida a pavimento può essere installata sopra moquette o fissata al calcestruzzo, consentendo l'allineamento con la sequenza tradizionale dei lavori.

Interfaccia con l'edificio

• I componenti di rifinitura migliorano la tenuta acustica alle connessioni soffitto/pavimento.
• Il sistema fornisce transizioni continue verso le condizioni dell'edificio circostante.
• Profili disponibili nei colori verniciati e vernici a polvere Haworth.

Prestazioni acustiche

• Pannelli acustici opzionali per configurazioni assorbenti e di blocco del suono.
• Profili e guarnizioni aumentano le prestazioni alle giunzioni di soffitto e pavimento.
• Opzioni di pannelli spessi 3/4" (19 mm) supportano prestazioni di isolamento acustico STC 45 o superiori.

Pannelli tagliabili e starter

• I pannelli tagliabili in loco consentono fino a 9" (229 mm) di margine di rifinitura per compensare le variazioni dell'edificio.
• Profili in alluminio verniciato opzionali per un aspetto pulito e rifinito.

Logica dei pannelli

• Supporta applicazioni orizzontali e verticali.
• La segmentazione dei pannelli permette di dividere e configurare i pannelli per intenti progettuali specifici.

Integrazione elettrica e tecnologia

• I dispositivi elettrici convenzionali si installano in cassette e anelli fornite da Haworth.
• Il coordinamento delle posizioni tra telaio, cassette elettriche e ritagli dei pannelli garantisce esecuzione precisa in cantiere.
• Grandi aperture per instradamento; fori a chiave ogni 8" (203 mm); fori di montaggio ogni 1/2" (13 mm).
• I pannelli lavorati in fabbrica accettano ritagli (fino a 9 ritagli per pannello a seconda del materiale).
• I dettagli di montaggio supportano staffe monitor Haworth o di terze parti e accessori AV; staffe fornite in fabbrica supportano un pannello di supporto in compensato per AV, opere d'arte e mobili a parete.

Integrazione dell'arredo

• Supporti strutturali integrati accolgono piani di lavoro, mobili e componenti montati a parete.
• Il telaio rinforzato fornisce punti di ancoraggio senza ulteriori rinforzi in cantiere.
• Le funzionalità di montaggio integrate semplificano l'integrazione di arredi e tecnologie all'interno della griglia del telaio.

Portes
Opzioni di porte a battente e scorrevoli fanno parte della famiglia 4SPACE®. Le porte a battente possono essere installate nelle applicazioni a parete piena; le porte scorrevoli richiedono il fissaggio alla piattaforma 4SPACE 1-1/8" Glass Wall. Tipologie di porta: pannello in vetro, telaio con vetro singolo, legno e legno vetrato. Dati tipici:

• Altezza porta: 10' (3048 mm) tipica.
• Larghezze comuni: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm).
• Esempio spessore anta: 1‑3/4" (45 mm) per alcune opzioni telaio/legno.
• Esempi spessore vetro: 3/8" (10 mm) standard; alcune opzioni accettano 1/2" (12 mm).
• Chiudiporta incassati opzionali, guarnizioni a battente, giunti laterali incastrati e funzioni di assistenza alla chiusura disponibili secondo il tipo di porta.

Dettagli di transizione
Un set completo di opzioni di transizione supporta le connessioni tra vetrate, cartongesso e sistemi di parete piena, incluse condizioni inline, 2‑vie, 3‑vie e 4‑vie. Opzioni comprendono montanti di transizione nascosti con sovrapposizione di pannello o montanti verniciati a vista per esiti estetici differenti.

Materiali e finiture

• Profili: colori verniciati e a polvere Haworth disponibili.
• Facce dei pannelli: laminato, HPL, rivestimenti murali, metallo, legno, pannelli acustici e altre finiture architettoniche.
• La selezione delle finiture supporta continuità visiva o espressione progettuale specifica.

Caratteristiche e prestazioni

• Progettato per privacy, durabilità e consistenza della finitura in interni esigenti.
• Bilanciamento tra prestazione quotidiana e espressione architettonica pulita.

Risorse
Documentazione prodotto, schede tecniche e brochure di installazione fornite come risorse per specifica e installazione (documenti referenziati nella pagina prodotto).

Specifiche

• Famiglia/serie: 4SPACE® 4-1/2” Platform (Pareti piene).
• Telaio: montanti verticali e orizzontali pre‑tagliati e pre‑forati in fabbrica; guide pavimento e soffitto per connessioni all'edificio base.
• Spessore pannelli: opzioni in fabbrica e in campo; pannelli acustici fino a 3/4" (19 mm) di spessore (supporta STC 45+ in configurazioni di blocco del suono).
• Classificazioni acustiche (rappresentative): Pannello Laminato/HPL – 48 STC; Pannello Acciaio – 48 STC; Pannello Acustico – 47 STC con ~0,65 NRC (dipendente dal materiale, secondo test).
• Porte: opzioni a battente e scorrevoli; altezza tipica 10' (3048 mm); varie larghezze e opzioni vetro/spessore per tipo.
• Previsioni elettriche & AV: grandi fori, aperture a chiave ogni 8" (203 mm), fori di montaggio ogni 1/2" (13 mm); cassette e rosace forniti; pannelli lavorati in fabbrica per ritagli.
• Margine di taglio pannello in campo: fino a 9" (229 mm) regolabili per compensare la variazione dell'edificio.
• Guarnizioni e profili acustici: guide soffitto e pavimento con schiuma acustica e componenti di finitura additivi per migliorare tenuta e prestazioni acustiche.
• Approccio di installazione: sistema modulare telaio + pannelli assemblato in cantiere per sequenziamento efficiente e flessibilità in loco.
• Conformità e riferimenti di prova: test acustici secondo ASTM E90 / classificazione secondo ASTM E413; standard strutturali e vetrazioni referenziati (ASTM E72, ASTM E1300, ANSI/BIFMA, IBC) secondo documentazione prodotto.
