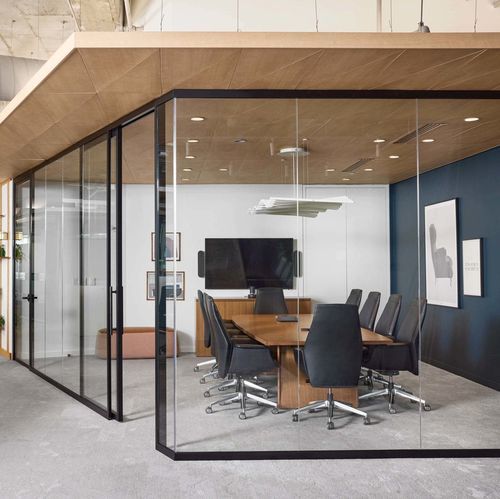

Parete amovibile 1-1/8” PLATFORM 4SPACE

modularea vetrinain alluminio

Panoramica
La piattaforma pareti vetrate 1-1/8" 4SPACE è un sistema modulare a singolo vetro progettato per interni architettonici. I binari vengono forniti per essere tagliati in cantiere, garantendo massima flessibilità di installazione. Il sistema offre profili sottili e transizioni uniformi per definire gli spazi con apertura e precisione, semplificando allo stesso tempo progettazione, consegna e montaggio.

Panoramica del sistema
Approccio a kit di parti con componenti in stock, opzioni porte, ferramenta, dettagli di transizione, materiali e finiture. La piattaforma supporta tempistiche rapide di progetto attraverso componenti pronti a magazzino per consegne accelerate e installazioni più veloci.

In stock / Pronto per la spedizione

• Selezionare componenti in stock per assemblare installazioni con tempi prevedibili e minore complessità di approvvigionamento.

Componenti

• Profili: opzioni finitura Nera e Argento metallizzato.
• Porte: Glass Slab, intelaiata monovetro, legno, legno vetrato. Configurazioni battenti e scorrevoli disponibili.
• Ferramenta: cilindri, maniglie a scala (con e senza chiusura), opzioni di serratura a mortasa, opzioni di contatto elettrico.
• Transizioni: opzioni inline, 2 vie e 3 vie per vetro-su-vetro, vetro-su-cartongesso e vetro-su-muro; starter per cartongesso e accessori disponibili.
• Accessori: supporti AV, staffe per planner di sala, scatole elettriche e staffe di montaggio.

Fondamenti del sistema
I binari superiore e inferiore sono alti 2-1/2" (63,55 mm) per collegamenti visivamente leggeri all'edificio. Rivestimenti rimovibili offrono accesso rapido ai livellatori del vetro e sono disponibili sul binario inferiore e sul binario starter. Le strisce di vetrazione si fissano al vetro con adesivo, creando un'estetica segmentata e possono essere applicate orizzontalmente, verticalmente o diagonalmente. Le strisce sono prodotte in lunghezze di 10' (3048 mm) e vengono tagliate in cantiere.

Binario starter

• Permette il montaggio delle pareti vetrate su cartongesso.
• Include un rivestimento rimovibile per facilitare l'installazione.

Vetro curvo

• Sezioni di binario curvo disponibili in raggi nominali: 24" (609,6 mm), 30" (762 mm) e 36" (914,4 mm).
• Accoglie vetro stratificato da 3/8" (10 mm) fino a 1/2" (12 mm) con uno strato interno di 0,030" (0,76 mm).

Porte — Note chiave
Porte battenti e scorrevoli per applicazioni e aspetti estetici diversi. Previsioni tipiche includono:

• Glass Slab (battente): chiudiporta a scomparsa opzionale, battuta con sezione sollevabile opzionale. Altezza porta fino a 10' (3048 mm); Larghezze anta: 36" (914 mm), 42" (1067 mm), 48" (1219 mm); Spessore vetro: 3/8" (10 mm).
• Intelaiata monovetro (battente): chiudiporta a scomparsa opzionale, battuta opzionale; vetro posizionato decentrato per un aspetto di corridoio a filo; Altezza porta fino a 10' (3048 mm); Spessore porta 1-3/4" (45 mm); Larghezze anta 36", 42", 48"; Spessore vetro: 3/8" (10 mm) o 1/2" (12 mm).
• Porte scorrevoli (Glass Slab e intelaiate): assistenza di chiusura standard; guarnizioni e battute opzionali; dimensioni variabili in base alla configurazione (altezze porte fino a 10' / 3048 mm).
• Opzioni in legno e legno vetrato disponibili con gamme dimensionali simili e chiudiporta a scomparsa e battute opzionali.

Ferramenta — Note chiave

• Maniglia a scala non bloccante: design tubolare, diametro 1" (25,4 mm), lunghezza complessiva 18" (457 mm); disponibile per tutti i tipi di anta.
• Maniglia a scala bloccante: maniglia asimmetrica bloccante con thumbturn ADA, perno a pavimento, alloggiamento SFIC; diametro 1"; lunghezza complessiva 49-3/16" (1250 mm); disponibile per tutti i tipi di anta.
• Serratura a cilindro: funzionalità di serratura con leva cilindrica per porte battenti intelaiate e Glass Slab; opzioni chiave nella serratura o SFIC; coperchio coordinato con i binari della porta.
• Set serratura a mortasa: ampia gamma di opzioni, funzioni e stili di leva per porte intelaiate monovetro.
• Contatto elettrico: disponibile con piastra nera o argento; richiede coordinamento elettrico in cantiere.

Transizioni
Le transizioni mantengono la continuità del sistema rispettando i requisiti di pianificazione. Opzioni: connettori di vetrazione inline per corsie di vetro, connettori variabili 2 vie (90°–180°) e connettori 3 vie per condizioni fly-by vetro-vetro. Le transizioni possono accomodare interfacce vetro-muro solido e permettere che il singolo vetro sia installato in linea o centrato durante la transizione.

Materiali e finiture
Scegliere tra una gamma architettonica completa di tipi di materiali e finiture per continuità visiva ed espressione specifica del progetto: profili e finiture metalliche, opzioni di vetro chiaro e altri materiali di ferramenta. Finiture dei profili includono bronzo chiaro e altre finiture metalliche; opzioni di vetro chiaro in diversi spessori.

Caratteristiche e prestazioni
La piattaforma è progettata per service affidabile in interni esigenti. Prestazioni acustiche (singolo vetro): STC 37 (collaudato secondo ASTM E90 / classificato secondo ASTM E413). Considerazioni strutturali includono capacità portante (ANSI / BIFMA X5.6), capacità di carico trasversale (ASTM E72), adattamenti sismici per zona e materiali conformi ai tipi di edifici non combustibili secondo ASTM E84.

Sostenibilità
Certificazioni e attributi includono GREENGUARD GOLD (basse emissioni), BIFMA Level 3, elenchi Living Building Challenge Declare®, conformità alla qualità dell'aria interna e partecipazione a programmi di raccolta/riuso. I materiali rispettano i metodi di prova delle emissioni applicabili e le norme di qualità dell'aria interna.

Caratteristiche / Specifiche tecniche

• Serie: piattaforma 4SPACE monovetro.
• Altezza binario superiore e inferiore: 2-1/2" (63,55 mm).
• Lunghezza strisce di vetrazione: prodotte in lunghezze di 10' (3048 mm), tagliate in cantiere.
• Spessore vetro supportato (tipico): 3/8" (10 mm) minimo; fino a 1/2" (12 mm) stratificato in applicazioni specifiche.
• Raggi nominali dei binari curvi: 24" (609,6 mm), 30" (762 mm), 36" (914,4 mm).
• Dimensioni porte (esempi): Altezza porta fino a 10' (3048 mm). Esempi larghezze anta: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm) a seconda del tipo.
• Spessore porta (intelaiata): 1-3/4" (45 mm).
• Prestazione acustica (singolo vetro): 37 STC (test ASTM E90 / classificazione ASTM E413).
• Ferramenta: serrature a cilindro, set mortasa, maniglie a scala bloccabili e non bloccabili, opzioni contatto elettrico.
• Certificazioni: GREENGUARD GOLD, BIFMA Level 3, Living Building Challenge Declare®; conformità qualità aria interna.
• Approccio di installazione: sistema a componenti, binari tagliati in cantiere, rivestimenti rimovibili per accesso ai livellatori del vetro, opzioni in stock per consegna rapida.
