Lucernario per tetto piano SFF

impermeabile all'acquaimpermeabile all’ariain PC

Panoramica

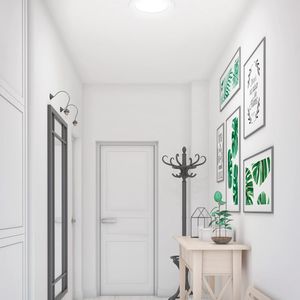

Il tunnel di luce è una soluzione per ambienti in cui non è possibile installare una finestra (corridoi, spogliatoi, bagni interni). Il modello SFF, con cupola trasparente e tubo trasmettitore di luce flessibile, è progettato per coperture piane e porta la luce naturale negli spazi interni. Le prestazioni dipendono dal diametro del tunnel, dalla lunghezza del tubo, dall'orientamento del tetto e da una corretta installazione.

Luce naturale tutto il giorno

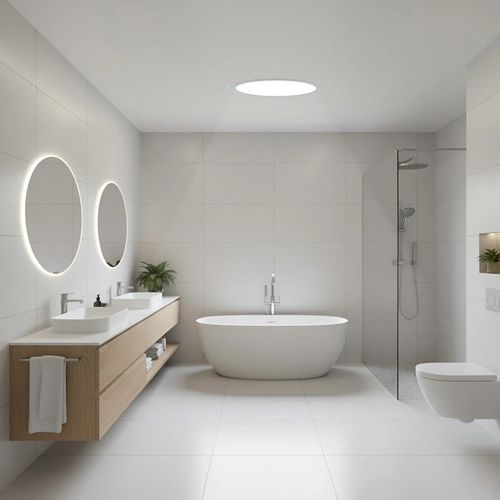

La luce catturata sulla copertura viene trasmessa nella stanza attraverso il tubo flessibile e diffusa dal diffusore a soffitto, garantendo un'illuminazione uniforme senza ombre marcate. Disponibile con diametri 350 mm e 550 mm, il modello SFF riduce il ricorso all'illuminazione artificiale durante il giorno.

Caratteristiche principali

• Adatto per coperture piane con pendenza 0–15°
• Tubo trasmettitore di luce flessibile (lunghezza standard 2,1 m) che consente di aggirare gli ostacoli strutturali
• Cupola trasparente resistente ai raggi UV che facilita lo scorrimento dell'acqua e limita l'accumulo di sporco
• Diffusore a soffitto (opaco) per distribuzione uniforme della luce; kit luce SLO opzionale per l'uso serale
• Superficie interna del tubo con finitura riflettente per mantenere un'elevata trasmissione luminosa lungo il percorso

Installazione e adattabilità
L'unità SFF è fornita con base di installazione integrata e kit completo. Il tubo flessibile si adatta alla disposizione della stanza senza il bisogno di tagliare o collegare moduli; i nastri di sigillatura eliminano le perdite di luce. La struttura è ermetica e non richiede manutenzione regolare.

Note sulle prestazioni e sull'estensione
La lunghezza standard del tubo flessibile è 2,1 m. È possibile estendere il tubo con moduli SLM aggiuntivi fino alle lunghezze consigliate: 400 cm per il tubo di diametro 350 mm e 600 cm per il tubo di diametro 550 mm.

Specifiche tecniche

• Modello: SFF
• Tipo di tunnel solare: A cupola per copertura piana
• Tipo di soletta/solinatura: Nessuno
• Tipo di tetto e materiale di copertura: Per coperture piane
• Diametro del tunnel solare: 350 mm (disponibile anche in 550 mm)
• Lunghezza del tubo trasmettitore di luce: 2100 mm (standard)
• Altezza della base: 150 mm
• Dimensione dell'apertura del tetto: 420×420 - 470×470 mm
• Tipo di tubo trasmettitore: Tubo flessibile, strato interno riflettente
• Materiale della cupola / sezione del tetto: Policarbonato 3 mm stabilizzato UV
• Trasmittanza termica (valore U): 350 mm - 2,0 W/m²K; 550 mm - 1,9 W/m²K
• Classe di tenuta all'aria: Classe 4
• Resistenza ai carichi discendenti: DL 2500
• Resistenza ai carichi di sollevamento: UL 3000
• Resistenza agli urti: corpo duro piccolo - nessuna perforazione; corpo morbido grande - SB 1200
• Tenuta all'acqua: Conforme
• Peso del prodotto: 20,1 kg
• Dimensioni del pacco (L × l × A): 0,87 m × 0,86 m × 0,385 m
• Accessori inclusi / disponibili: Base di installazione integrata, kit di installazione, kit di fissaggio della cupola, profili di fissaggio meccanico della copertura alla base; kit luce SLO opzionale
• Inclinazione del tetto raccomandata per l'installazione: 0°–15°
